LED TV TOSHIBA 23PB201EJ MATI TOTAL


Diagnosa

LED TV Toshiba saat saya masukan aliran listrik, lampu indikator terlihat tidak menyala ? seperti tidak ada arus yang masuk ke rangkain power supply unit ( PSU ) .

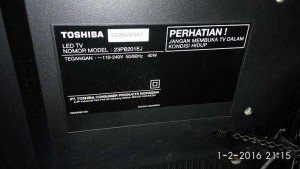

Modelnya :

IMG_20160102_211521

Apakah yang menyebabkannya ? segera saya selidiki.


Proses awal selalu dimulai dengan membuka casing penutup belakang ( cover ), setelahnya terlihat beberapa modul rangkaian. Rangkaian pertama yang menjadi acuan untuk dilakukan pemeriksaan adalah rangkaian PSU SMPS, lokasi di jalur output DC-nya. Hasilnya tegangan di jalur ini terukur 5 volt dan dari hasil ini saya pastikan PSU dalam kondisi bagus ( tidak terjadi kerusakan di area ini ) .
Permasalahan berasal dari mainboard ( logicboard ) mungkin ada komponen yang rusak ini hanya analisa. Untuk memastikan lebih lanjutnya saya test poin tegangan input 5 volt berlabuh diarea mana, hasilnya tegangan 5 volt terhubung ke IC REG type TPS54328. Dari pengalaman sebelumnya saya pernah ukur output dari IC TPS54328 adalah 3,3 volt. Tegangan input 5 volt ada tapi outnya tidak ada maka sudah bisa dipastikan kondisi IC TPS54328 rusak.

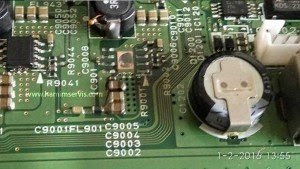

Untuk perbaikan seharusnya mengganti  IC TPS54328 , disini karena tidak ada penggantinya maka saya lakukan penggantian dengan type IC LM1117MP . Lokasi IC yang rusak dan setelah penggantian :

IMG_20160102_211521

new123445


Hasil akhirnya Alhamdulillah, LED TV Toshiba sudah kembali normal.






sumber:
www.hamimservis.com
