Rabu, 27 Juli 2016

Cara Cek Bagian Backlight




Kadang  kita ingin mengetahui apakah Backlight normal atau tidak.
Artinya Backlight Inverter kerja dan lampu backlight dapat menyala.

Saya biasanya lakukan seperti ini (lihat gambar) :


  • Tanpa motherboard (Lepas konektor dari motherboard ke modul power suply).
  • Pada modul power suply pasang resistor seperti gambar.
  • R ke pin-power_on…….untuk menghidupkan power suply.
  • R ke pin BL-On dan PWM_DIM……..untuk menghidupkan Backlight Inverter.






sumber:

Senin, 18 Juli 2016

Cara Memeriksa Inverter CCFL Sudah Bekerja


Bagaimana untuk mengetahui apakah Inverter CCFL sudah kerja?

Yg sy lakukan adalah spt gambar...

  • Pososi AVOmeter AC....10v atau 30v
  • Proble hitam hubungkan ke gnd.
  • Probe merah cukup ditaruh dekat tanfo tegangan tinggi HV.
Dalam hal ini memang kita tdk dapat mengetahui berapa volt tegangan yg sebenarnya, jadi hanya utk mengetahui sudah kerja atau belum.

Jangan melakukan pengukuran dengan menempelkan langsung probe meter pd tranfo tegangan tinggi...bisa merusak AV.








sumber:

Senin, 11 Juli 2016

Kerusakan LCD Sharp 32 tipe LK315xxxx


Panel Sharp LK315 dengan Tcon seperti gambar dan mempunyai 3 buah kupingan....

Sudah beberapa kali ketemu...
  • Layar gelap, Back Light normal.....multi power suply tegangan VGH,VGL mati  protek tidak ada tegangan.
  •  Atau gambar hanya 1/3 bagian atas...2/3 kebawah gelap/tdk normal.
  • Atau 2/3 atas normal, 1/3 bawah gelap/tdk normal.




  • Semuanya disebabkan IC COF kupingan bagian kanan-bawah rusak dan kalau diraba terasa panas.
  • Panel semacam ini sudah tidak ketulungan lagi.


Jadi alergi ketemu model ini.

  • Apalagi kalau dipakai pada Sharp 32L407I atau 32M407I.......bongkarnya susah dan ribet....
  • LG, Toshiba  juga ada yg pakai panel tipe ini.


Test Point.
Model ini umumnya tidak mempunyai tulisan atau tanda2 Test Point. Gambar dibawah mungkin dapat membantu.




 Komment :


Toni Cx Ya persis kemarin pernah dapat kasus gitu 32m407i .Vgh dan vgl ilang . Coba suntik juga gak membuahkan hasil.

Sumarsono Budiharjo Pasti ilang karena suntiknya juga akan mati protek...Sebenarnya yg asli juga tidak rusak, tapi hanya mati protek karena ada beban yg over current. Umumnya  beban VGH.



Toni Cx ya bener pak de , di cabut di ukur lagi kok keluar semua, coba paksa pake psu lhoo kok panas porr kupingnya

Eko Purnama Benar sekali pakde Sumarsono Budiharjo sy beberapa kali coba tdk berhasil.




sumber:

Senin, 04 Juli 2016

Cara Memeriksa Kabel LVDS


Gambar dibawah merupakan salah satu contoh yang disebabkan problem kabel LVDS ada salah satu yg kurang kontak atau salah satu ada yg putus.









LVDS adalah kependekan dari Low Voltage Differntial Signaling.
Merupakan sistim transmisi data frekwensi tinggi  dari chip digital prosesor yang akan diumpankan ke panel Tcon. Disini sinyal gambar digital merupakan tegangan yang sangat rendah, sehingga riskan menimbulkan problem gambar cacat jika ada yang sedikit kurang kontak.

Kadang walaupun kabel dan konektor telah dibersihkan, masih terjadi problem yang disebabkan masih ada salah satu atau beberapa yg kurang kontak atau mungkin malah putus.

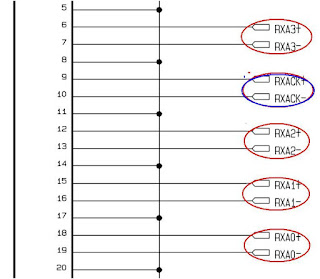

  • Sambungan data gambar terdiri dari 4 pasang kabel data (dinamakan sistim gambar 8 bit) dan sepasang data clock.
  • Sambungan data mudah ditandai dengan kabel yang dipelintrir (dikelabang) atau jalur printed pada pcb  Tcon maupun matherboard yang berjejer sepasang-sepasang.




Ada macam-macam trik cara memeriksa sambungan kabel LVDS, apakah sambungan data gambar telah bagus atau belum.

1.Cek tegangan

  • Ukur tegangan masing-masing sambungan data pada konektor yang ada di pcb T.con
  • Semuanya harus sama…..sekitar 1.2v
  • Jika menjumpai ada yang tidak sama, maka ganti ukur pada pcb motherboard.
  • Jika semua sama, maka artinya ada sambungan yang putus atau kurang kontak.



2. Cek resistansi (ohm) terhadap ground

  • Gunakan ohm meter posisi 1x atau 10x
  • Probe merah dapat ground, probe hitam untuk ukur sambungan data.
  • Ukur masing-masing sambungan data pada konektor pcb Tcon………resistansi (ohm) harus sama.
  • Jika menjumpai  ada yang tidak sama, maka ganti ukur pada pcb motherboard.



3. Pengukuran langsung.

  • Ukur langsung masing-masing sambungan dari kaki2 konektor motherboard  ke kaki2 konektor Tcon dengan  ohm meter posisi 1x
  • Ini adalah cara cek yang paling akurat, tapi cukup sulit pelaksanaannya.



Dari cara (1) cek tegangan dan  (2) cek resistansi terhadap ground,  jika hasil pengukuran dijumpai tidak sama, maka hal ini dapat disebakan karena :

  • Ada R kutu yang molor nilainya pada jalur tersebut pada pcb mother board atau pcb Tcon.
  • Ada R beban 100 ohm pada pcb Tcon yang open.
  • Ic chip digital prosesor rusak.







sumber:
marsonotv.blogspot.co.id

Jumat, 01 Juli 2016

Cara Mengetahui LED Backlight Inverter Sudah Bekerja










Lihat contoh gambar skema sirkit BL Inverter.

  • Jika tegangan pada titik B = tegangan pada titik A = tegangan VIN, maka artinya BL inverter belum bekerja.
  • Jika BL inverter telah bekerja, maka tegangan pada titik B harus lebih tinggi dari tegangan VIN.
  • FET yang tersambung GATE = sebagai pembangkit tegangan  pada titik B
  • FET yang tersambung dengan PWMO = sebagai pengatur terang-gelap lampu led backlight
Trobleshuting jika BL Inverter belum bekerja.

  • Cek tegangan Vin
  • Cek tegangan Vcc ic Inverter
  • Cek tegangan control on-off ic Inverter (EN),  sekitar 1v atau lebih.
  • Cek diode penyearah, mungkin short.
  • Atau IC inverter rusak.




sumber:
marsonotv.blogspot.co.id
