Tv Lcd Sony KLV-32T400A Gambar Ngeblur Putih


Kerusakan:
Gambar ngeblur Putih , kerusakan pada tcon.

Model Tv:



Spesifikasi:

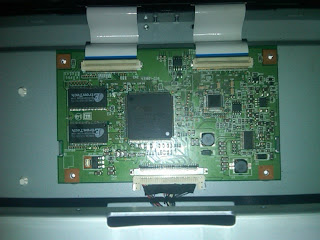

Tcon dengan ic Cmo cm2681aakq ,ic reg Tps 65161,ic ram em 6316165ts, ic gamma as 15.
dengan tegangan:
-Vin 12v.
-Vgl -6v.
-Vghp 24v.
-Vda 14v.
-Vdd 12v.
-Vgh 18v.
-Vref 13v.

dengan tegangan normal gamma:
1. -+ 12,80v
2. -+ 10,20v
3. -+ 9,50v
4. -+ 8,80v
5. -+ 8,40v
6. -+ 7,30v
7. -+ 6,90v
8. -+ 6,50v
9. -+ 6,10v
10. -+ 4,90v
11. -+ 4,40v
12. -+ 3,70v
13. -+ 2,90v
14. 0v



dengan berpatokan beberapa tegangan di atas semoga anda lebih mudah dalam mencari kerusakan.


CN 6202:
1. 12v
2. 12v
3. 12v
4. gnd
5. gnd
6. gnd
7. gnd
8. gnd
9. 15v
10. 15v
11. stb 5v
12. ac detec
13. pwr on

CN 6201:
1. 24v
2. 24v
3. 24v
4. 24v
5. gnd
6. gnd
7. gnd
8. gnd








sumber:
specialistlcd.blogspot.co.id
