Tv Lcd LG 42LC4R Protek T.con




Kerusakan:
Rangkaian t con tidak bekerja bisa terjadi sistem protek untuk lcd jenis ini, padahal merek LG pada tipe yang lainnya tidak,karena lg tipe 42lc4r & 42lb9r terdapat sensor protec teg dari power suply ke t.con"logic".

ada empat kabel dari power suply ke logic:
1. nc
2. gnd
3. sync
4. select


Perbaikan:

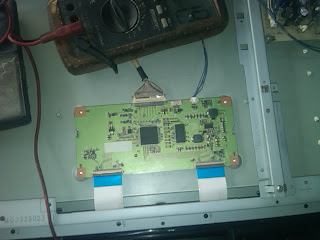

saatnya kerja bongkar t.con logic.

logic t.con dengan seri:
LG Philips Lcd Co. Ltd
P/N : 6870c - 0119a
Desc : Lc 420WX6 - SLA1
Designed : 2006/11/11


Logic t.con dengan ic :
1. LG Philips Lcd R8A01028FP
2. ic Ram : ESMT M12L16161A
3. ic regulator : BD8160EFV


T.con logic dengan Tegangan normal :
1. v in: 12 v
2. vcc ic: 1,2 v
3. vdd: 18 v
4. vgl: -5 v
5. vgh: 24 v


lcd yang saya perbaiki ini salah satu tegangan t.connya tidak bekerja,yaitu pada tegangan vgh,jika vgh tidak bekerja otomatis vdd juga tidak berfungsi.
lcd yang saya perbaiki ini tegangan v in,vgl,vcc,normal.
kerusakan seperti ini bisa di sebabkan karena ic r8a01028fp rusak,bisa juga ic regulator bd8160 rusak, atau mungkin karena resistor,capacitor atau komponen pendukung lainnya yang rusak.
namun lcd yang saya perbaiki ini ic regulatornya"bd8160" yang rusak,kejanggalan saya temukan setelah pengecekan komponen lainnya normal"ingat butuh kesabaran tinggi"& jangan asal pegang,karena ic regulator dalam t.con logic menggunakan sistem isolator yang tinggi,apabila tersentuh tangan bisa2 ic jebol/rusak.
penggantian ic "harus dengan seri yang sama/jika tau persamaannya boleh,
setelah ic saya ganti,tegangan vgh normal 24 v,& vdd juga normal 18 v.
lcd pun siap di saksikan.
