Tv Lcd LG 32LG30RA Mati Total



Kerusakan:
Lcd Lg 32lg30ra dengan kerusakan mati total, indikator"led standby tidak nyala, hal seperti ini bisa dari power suply yang rusak,tapi jangan salah mainboardnya rusak juga bisa".

Perbaikan:

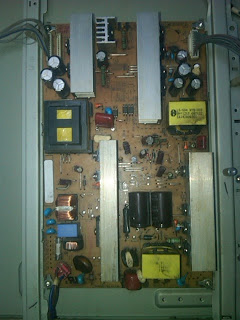

langsung bongkar,cek power suply : ukur tegangan standby 5,2 v "tidak ada tegangan sama sekali,,berarti dari rangkaian primer ada kerusakan, benar sekring dc 400 v putus, & mosfet rangkaian primer bagian trafo 24 inverter konslet, setelah copot fet ,rangkaian sudah tidak konslet,coba colokin ke ac,tegangan stanby keluar normal 5,2 v,coba jumper dengan power on,tegangan 12 volt lewat transistor menuju ic driver 400 v & trafo inverter normal,tegangan tinggi 400 v juga naik normal.
langkah selanjutnya cek driver trafo inverter yang mosfetnya rusak tadi,"jagan asal ganti fet dulu,karena apabila driver belum normal di pasang fet 100 kali tidak akan berhasil,alias jebol2 terus."driver harus benar2 sudah normal.
cek driver trafo inverternya dengan ic ncp 1396ag,yang paling penting ic tidak shot dengan ground,cek juga resistor atau dioda arah basis mosfet,"ini sering jebol",apabila sudah yakin driver benar2 sudah normal,silahkan pasang fet,"baiknya dengan nomer seri yang sama,tapi klo tidak ada bisa juga persamaannya"yang penting kegunaannya sama.
seperti yang saya garap ini,akhirnya berhasil,

berikut tegangan power suply lg 32lg30ra :
1. 16,5 v
2. 16,5 v
3. gnd
4. gnd
5. 12 v
6. 12 v
7. gnd
8. gnd
9. 5,2 v "stby.
10. 5,2 v "stby.
11. 5,2 v "stby.
12. 5,2 v "stby.
13. gnd
14. gnd
15. gnd
16. gnd
17. error
18. ac detec
19. power on
20. on/off inverter
21. bright/a dim
22. pwm dim/ p dim
23. nc
24. nc

dengan ic driver :
1. standby: 1207a seri mosfett p9nk65zfp.
2. teg tinggi 400 v: sg6961sz
3. trafo inverter: ncp 1396ag

lcd lg 32lg30ra siap tonton :


semoga sukses....!
