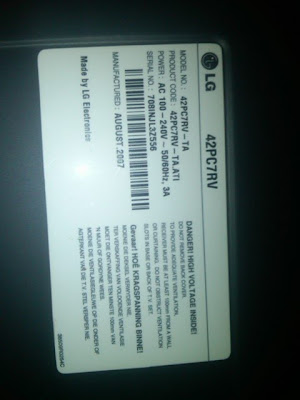

Power Supply Plasma LG 42PC7RV




Plasma Lg 42PC7RV dengan kerusakan gambar gelap agak merah & banyak bintik2 hitam,semakin lama semakin redup. seperti pengalaman yg sudah2 blok Y/Z sus mengalami kerusakan,namun kali ini mungkin tidak,karena saya temukan kejanggalan tegangan dari power suply.yang mana tegangan normal VS seharusnya 190 v hanya 150 v 7 semakin lama terus menurun.

Power suply dengan tegangan:
P1.
1. ac detec
2. rl on
3. stb 5v
4. gnd
5. vs on
6. 5v detec
7. m 5v on
8. stb 5v
9. gnd
10. nc
11. 5v
12. gnd
13. 3,4v on

P2.
1. 19v
2. 19v
3. gnd
4. gnd
5. 5v
6. gnd
7. 3,4v
8. gnd
9. 12v
10. gnd

P3.
1. 3,4v
2. 3,4v
3. gnd
4. gnd
5. 5v
6. 5v
7. gnd
8. gnd
9. 12v
10. 12v
11. gnd
12. gnd

VS: 190v
VA: 60v
VCC: 5v
VY: -130v
