Rabu, 11 Maret 2015

Tv LCD/LED Sharp Mati Protek

1. LCD Sharp Alexander 22” hidup sebentar terus mati

 KASUS :
  • LCD Sharp Alexander 22” MODEL LC22L10
  • Jika dihidupkan (led nyala hijau) ada raster nyala sebentar, kemudian terus mati sendiri dan lampu led nyala merah.
  • Jika tombol power ditekan lagi, maka kejadian seperti diatas akan terulang lagi.
  • Setelah diulang 3 atau 4 kali akhirnya pesawat akan mati protek dan led merah kedip 2x secara berulang. Pesawat baru akan dapat dihidupkan lagi setelah colokan listrik dilepas terlebih dahulu.
SOLUSI :
  • Led merah kedip 2x kalau Sharp LCD hal ini menunjukkan problem pada bagian inverter.
  • Saat backlight menyala coba dilakukan pengukuran tegangan-tegangan pada kapasitor output tegangan tinggi setiap tranfo inverter (ada 4 buah output). Pengukuran dilakukan pada kapistor milar yang berhubungan dengan pin-1 diode D8 seperti contoh gambar dibawah. JANGAN MELAKUKAN PENGUKURAN PADA PIN-4 TRANFO INVERTER ATAU PIN-1 CN2 KONEKTOR LAMPU BACKLIGHT, KARENA TEGANGAN SANGAT TINGGI !
  • Ternyata hasilnya salah satu tranfo tegangannya ada yang lebih rendah dibanding dengan ke-3 tranfo lainnya.
  • Pada tranfo yang bermasalah ketika coba diukur resistansinya pada pin-3/4, ternyata lebih besar jika dibanding dengan ke-3 tranfo lainnya

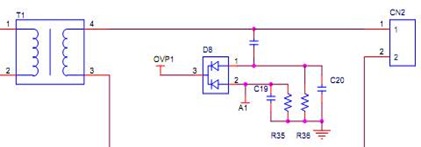

clip_image002Gambar bukan skema sebenarnya (hanya untuk memudahkan penjelasan saja)
  • Pada kasus ini kami coba putus jalur ERROR dari pcb Inverter ke Main-pcb (posisi pada kabel konektor yang dekat ground), ternyata pesawat dapat hidup terus, ada suara dan lampu led tetap nyala hijau terus,  tetapi lampu backlight tetap mati lagi sehingga raster menjadi gelap
  • Kesimpulan problem disebabkan kerusakan pada salah satu tranfo inverter yang menyebabkan over-current protek (OCP)




2. Sharp LC32A33M, hidup sebentar terus mati protek
Umumnya disebabkan tegangan Vcore drops karena IC807 rusak.







sumber:

Senin, 09 Maret 2015

Tv LCD/LED Sanyo Mati Total


LCD Sanyo mati total

KASUS :
LCD Sanyo 24 inch mati total

PENYELESAIAN :

  • Cek tegangan 5v untuk st-by tidak ada
  • Cek diode pada sekunder switching regulator ada yang short. Kode diode SR 515 yang yang artinya mempunyai kemampuan 5A. Ganti dengan diode B+ yang biasa diketemukan TV 29 inch yang bentuknya mirip transistor dengan pendingin (…….diode serupa juga dapat diperoleh dari bekas power suply CPU computer)
  • Setelah penggantian diode, tegangan 5v st-by dan lainnya OK…..tapi lampu indikator tetap belum nyala……..wah Kontrol-board bermasalah nih ???????
  • Cek tegangan pada kaki osilator X-tal kontrol board dan beberapa elko lainnya…..tidak ada tegangan semua……..wah kalau seperti ini rasanya ada tegangan yang belum masuk……..ada sepercik harapan kasus bisa diselesaikan.
  • Cek kontrol-board secara visual…….diketemukan ada sebuah ic smd (tempel) yang retak……beruntung nomor part masih kelihatan…yaitu H1117…….input sudah masuk tegangan 5v, tetapi pada outputnya tidak ada tegangan keluar………cari data-sheet ic tersebut lewat “datasheet4u.net”……..ic merupakan regulator yang dapat diajust 1.8v/2.5v/3.3v/5v
  • Susah cari ic demikian (atau mungkin malah tidak ada yang jual?)…….berpikir sejenak…..kenapa tidak dicoba “di-drop” pakai diode saja?.........Maka diseri 3 buah diode IN4001…..dipasang antara Input dan Output agar mendapatkan tegangan sekitar 3v, karena sebuah diode silikon akan menurunkan tegangan sekitar 0.6~0.7v
  • Coba dihidupkan…….lampu indikator st-by langsung nyala…….tekan tombol power……indikator langsung berubah hijau……kemudian byaaarrrr….. LCD langsung nyala dan keluar gambar………bereeeessssssss




Sanyo LCD death total
CASE:
Sanyo 24-inch LCD death total

SETTLEMENT:

  • Check the voltage of 5v to st-by no
  • Checks on the secondary diode switching regulator is short there. SR diode code 515, which means having the ability 5A. Replace the B + diode commonly found 29-inch TV that looks like a transistor with a cooler (similar .diode ...... can also be obtained from the former computer CPU power supply)
  • After the replacement of the diode, voltage 5v-by and other st ... ..but OK indicator light remains ...... ..wah flame-board control problematic ya ???????
  • Check the voltage at the foot of the X-tal oscillator control board and several other Elko ... ..not there is tension all ...... ..wah if it feels like there is a voltage ...... ..there were not entered a glimmer of hope the case can be resolved.
  • Check the control-board visually ...... Discovered there a ic smd (outboard) cracking ...... lucky numbers are still visible part ... that is H1117 ...... .input have entered 5v voltage, but the output voltage is out ......... no searching of data -sheet ic via a "datasheet4u.net" ...... ..ic a regulator that can diajust 1.8v / 2.5V / 3.3v / 5v





  • Thus ic hard to find (or maybe even no sales?) ...... .i ... ..why Not thinking for a moment trying "drop-in" wear diode alone? ......... Then 3 pieces of IN4001 diode in series ... .. mounted between Input and Output in order to obtain a voltage of about 3v, because a silicon diode will reduce the voltage of about 0.6 ~ 0.7V
  • Try turned ...... .indicator lights st-by direct flame power button ...... ...... .push direct indicator turns green ...... then byaaarrrr ... .. LCD direct flame and out of the picture ......... yeeeeessssssssssssss





sumber:

Minggu, 08 Maret 2015

Tv LCD/LED Toshiba Mati Total

1. Toshiba Lcd 32AV600 mati total
KASUS :
Toshiba Lcd 32AV600, problem mati total.
SOLUSI :

  • Cek tegangan st-by 5v tidak keluar – disebabkan ic power st-by 5v rusak.
  • Setelah penggantian ic MIP2F20 - tegangan 5v sudah keluar (…..terimakasih akang Dede Digitalmas atas kiriman ic-nya, baru kali ini ke-pakai)……….tetapi pesawat masih tetap belum mau nyala.
  • Cek ternyata tegangan AC-det tidak ada. Amati sirkir AC-det kok malah pusing sendiri (……maklum skema tidak bisa diperoleh) – maka cari jalan pintas tegangan AC-det di-“diperkosa” saja dengan men-shortkan B-E transistor pada sirkit AC-det.
  • Pesawat langsung bisa hidup dengan gambar normal.



Contoh skema MIP2F


  • Tapi masalah belum selesai tuntas – suara ada gangguan back-ground “ngeter”…….. sepertinya gangguan berasal dari pulsa clock sinyal SCL.
  • Cek semua elko aluminum smd sekitar ic chip besar – ternyata banyak yang sudah kering.
  • Setelah penggantian elko 100u (7 buah) dan elko 4.7u – maka gangguan ngeter langsung hilang.








2. LED TV TOSHIBA 23PB201EJ MATI-TOTAL

Diagnosa

LED TV Toshiba saat saya masukan aliran listrik, lampu indikator terlihat tidak menyala ? seperti tidak ada arus yang masuk ke rangkain power supply unit ( PSU ) .

Modelnya :

IMG_20160102_211521

Apakah yang menyebabkannya ? segera saya selidiki.


Proses awal selalu dimulai dengan membuka casing penutup belakang ( cover ), setelahnya terlihat beberapa modul rangkaian. Rangkaian pertama yang menjadi acuan untuk dilakukan pemeriksaan adalah rangkaian PSU SMPS, lokasi di jalur output DC-nya. Hasilnya tegangan di jalur ini terukur 5 volt dan dari hasil ini saya pastikan PSU dalam kondisi bagus ( tidak terjadi kerusakan di area ini ) .
Permasalahan berasal dari mainboard ( logicboard ) mungkin ada komponen yang rusak ini hanya analisa. Untuk memastikan lebih lanjutnya saya test poin tegangan input 5 volt berlabuh diarea mana, hasilnya tegangan 5 volt terhubung ke IC REG type TPS54328. Dari pengalaman sebelumnya saya pernah ukur output dari IC TPS54328 adalah 3,3 volt. Tegangan input 5 volt ada tapi outnya tidak ada maka sudah bisa dipastikan kondisi IC TPS54328 rusak.

Untuk perbaikan seharusnya mengganti  IC TPS54328 , disini karena tidak ada penggantinya maka saya lakukan penggantian dengan type IC LM1117MP . Lokasi IC yang rusak dan setelah penggantian :

IMG_20160102_211521

new123445


Hasil akhirnya Alhamdulillah, LED TV Toshiba sudah kembali normal.




3. TV LCD TOSHIBA 32PB1E MATI TOTAL AKIBAT KENA PETIR
Kerusakan:
Lcd tv Toshiba 32pb1e mengalami kerusakan akibat terkena efek petir yang masuk via aliran listrik,, saat kejadian kondisinya sedang standby dan akhirnya setelah kejadian lcd toshiba langsung mati total ( lampu indikator tampak tidak menyala ) .

Perbaikan:
Petir mempunyai arus listrik yang sangat besar dan biasanya bila mengenai perangkat elektronik , perangkat tersebut tidak bisa diperbaiki. Dalam berbagai kasus yang pernah kita coba perbaiki selalu berakhir dengan penggantian modul dengan biaya yang sudah pasti sangat mahal dan jarang ada klien yang mau membiayainya, alasan klasik ” mending beli baru mas ”  . Hal ini memang sudah menjadi kewajaran , penolakan klien untuk membatalkan proses perbaikan sudah sering kita temui,,, jadi enggak masalah buat saya ( sedikit curhat jadinya ) . Lanjut deh saatnya kita lakukan pemeriksaan dan rangkaian yang paling awal kita periksa adalah PSU ( power supply unit ).

PSU mengalami kerusakan dibagian IC switching ini saya dapatkan setelah saya masukan aliran listrik dan saya ukur tegangan jala-jala tersedia yaitu 310 volt ( kurang-lebih ) dan tegangan untuk b-up tidak tersedia ( 0 volt ) . Saya lepaskan aliran listrik dan sisa tegangan yang tersimpan dikosongkan dengan memasangkan beban lampu pijar 100 watt/220 volt. Saat tegangan sudah kosong saya ukur dengan multitester fungsi ohm batas ukur x10 , hasilnya positif yaitu tidak ada hambatan ( konslet lebih mudanya ). Type ic yang digunakan adalah STRW 6052 S dan sebagai penggantinya kita gunakan type STRW 6053 S.

Setelah saya pasangkan ic tersebut saya coba masukan aliran listrik dan alhamdulillah hasilnya PSU sudah kembali berfungsi, tegangan untuk sistem control 5 volt sudah tersedia begitu juga tegangan 13 volt. Karena saat perbaikan PSU saya bawa pulang jadi belum bisa memastikan apakah masih ada komponen yang mengalami kerusakan selain PSU tersebut, harus nunggu hari berikutnya. Keesokan hari ,saatnya pemasangan PSU di panel LCD dan disinilah saya temukan masalah baru. Lampu indikator tampak sudah hidup saat aliran listrik masuk , tapi di Mainboard Utama saya melihat lampu indikator kedap-kedip .

Saya coba ukur beberapa titik tegangan masuk ( 5 volt , 3,3 volt , 1,2 volt dan 13 volt ) di pinout mainboard dan dari sini bisa saya pastikan ada masalah dengan sistem protek. Sedikit membutuhkan waktu extra untuk mencari letak jalur penyebab protek dan hasilnya Alhamdulillah ketemu dan ini ada di pinout  AC_DET .  Solusi untuk masalah ini cukup saya lepaskan kabel penghubung dari PSU ke Mainboard pin ( AC_DET ) dan akhirnya sistem kembali berfungsi, kini LCD TOSHIBA sudah normal kembali.

Posisi pinout :
pcb-psu-lcd-toshiba

4. Tv LCD Toshiba 24PB2E Mati Total

Kerusakan:
Toshiba 24PB2E Mati – lampu indikator tidak nyala ama sekali.




Perbaikan:
Cek tegangan 5v st-by OK
Klo diamati….nampak pada mother-board dekat jack Av-in ada sebuag lampu led hijau kecil yang nyala kedip-kedip dengan frekwensi yang lambat……..



Kebetulan ada mother-bord yang sama……
Coba dipasang……lho kok sama saja masalahnya……….
Mikir………wah jangan-jangan problem power-suply….tapi trus APA-NYA?

Pelototi power-suply….
Pas lihat konektor……lha ini dia….ternyata menggunakan  AC-det……..
Cek pin-AC det tidak ada tegangan….normal harus ada tegangan  sekitar 4v
Urut saja dari pin-tersebut….akan ketemu sebuah transistor……….shortkan Basis-Emitor (lihat contoh skema Q3)…..ini bertujuan agar pin-AC-det ada tegangan………tapi sirkit AC-det jadi lumpuh…..wis gak papa…..
Coba hidupkan teve……lampu st-by langsung nyala merah…..tekan tompol power….lampu indikator ganti nyala hijau…..dan KINCLONG……..TV nyala normal.

Apakah fungsi AC-det tersebut…..
Tidak semua LCD diperlengkapi dengan sirkit AC-det………karena itu kadang bisa saja kita terlupakan ini.
AC-det berfungsi untuk memonitor tegangan listrik AC input……..
Jika tegangan drops….maka AC-det akan aktip….me-RESET mikrokontrol……sehingga mikrokontrol tidak aktip bekerja….
Analisa saya ini berfungsi untuk menjaga agar tidak terjadi data coroupt (data error) jika tegangan listrik tiba-tiba drops….
Normal pin AC-det pd konektor power suply ke main-board harus ada tegangan sekitar 3 sampai 4v.
Jika pin ini tidak ada tegangan sedangkan tegangan listrik normal, maka hal ini menunjukkan sirkit AC-det ada komponen yang rusak.

Dibawah ini adalah sebuah contoh sirkit AC-det yang sederhana.
Pada kondisi normal tegangan AC input akan menembus zener DZ1, sehingga basis Q1 ada tegangan.
Jika listrik drops, maka tegangan tidak bisa menembus DZ1, dan basis Q1 tegangannya nol.





 Catatan : Dapat info pada merk Sharp, jika tidak ada tegangan AC det kadang pesawat tidak mati. Tapi akan menyebabkan suara hilang.


5. LCD TV TOSHIBA 32PB1E MATOT/ MATI-TOTAL

Diagnosa

LCD TV Toshiba jika kita coba hidupkan ? lampu indikator terlihat tidak menyala.

Model LCD TV Toshiba :



Apakah yang menyebabkannya ? Segera kita selidiki

Kasus kerusakan Matot/ mati-total rangkaian awal yang harus kita periksa adalah power supply. Di LCD TV Toshiba ini menggunakan IC type STR W6052S, Untuk memastikan penyebab utamanya maka kita lakukan pengukuran dibeberapa titik, diantaranya :

1 Fuses/ Sikring—— hasilnya bagus/ tidak putus

2 Tegangan 300 volt dari Dioda ——- hasilnya bagus/ ada

3 Dioda bagian penyearah sekunder tegangan 15 volt serta 5 volt —— hasilnya bagus/ tidak ada yang shot

Tampila power supply LCD TV Toshiba :



Dari ketiga pengukuran yang kita lakukan , hanya IC STR W6052 yang belum kita periksa. Hasil pemeriksaan untuk IC STR W6052S kita dapatkan tegangan B-up untuk sistem control terukur ada yaitu 12 volt. Dan sesaat setelah kita hidupkan power supply terukur tegangan dibagian sekunder dengan besaran 2,5 volt di area tegangan yang seharusnya 15 volt. Jadi jelas sudah penyebabnya IC STR W6052S, segera kita lepaskan IC ini dan kita pasangkan IC STR W6052S yang baru.

Setelah proses pemasangan selesai kita coba hidupkan power supply-nya ? Hasilnya Alhamdulillah power supply sudah bisa hidup lagi dengan output 5 volt dan 15 volt. Langsung kita pasangkan kembali ke Panel dimana disana ada soket untuk lampu CCFL/ Neon. Sekarang kita coba hidupkan kembali power supply dan hasilnya alhamdulillah tampilan gambar sudah tampak kembali di layar LCD-nya.












sumber:

Sabtu, 07 Maret 2015

Tv LCD/LED Samsung Mati Total

1. Samsung LCD 40" Mati Total
KASUS :
  • Samsung LCD 40" dengan problem power supply mati total.
  • Setelah diperiksa ternyata fuse putus, IC regulator 3BR1065 dan sebuah chip zener diode yang tidak tahu spesifikasinya rusak

PERCOBAAN AWAL :

  • Berdasarkan pengalaman sebelumnya, kami mencoba modifikasi menggunakan Universal power suply.
  • Hasilnya LCD bisa menyala dan ada suara, ...........tetapi lampu backlihgt kok tidak menyala.
  • Setelah kami periksa lebih lanjut ternyata model ini FET power untuk lampu backlight mendapat tegangan langsung dari PFC 385v.  Karena sirkit PFC telah kami matikan sebelumnya sehingga FET hanya mendapat suply tegangan 300v

SOLUSI AKHIR :

  • Sirkit PFC kami aktipkan kembali agar FET power backligt mendapat tegangan suply 385.
  • Untuk sirkit Universal power suply kami buatkan suply sendiri untuk mendapatkan tegangan 300v (dengan tambahan sebuah diode penyearah dan sebuah elko 100u/400v)
  • Dan hasilnya LCD bisa menyala dengan normal.
  • Dan tak lupa kami jelaskan ke konsumen bahwa kami telah melakukan modifikasi, dengan alasan karena kesulitan untuk mencari part penggantinya. Hal ini perlu dijelaskan ke konsumen agar lain kali kalau LCD di perbaiki oleh teknisi lain tidak kaget atau membuat statement2 yang negatip atau komplain terhadap kita.







2. LCD Samsung 32" Mati Total
KASUS :
  • LCD Samsung 32" power supply mati total karena kemasukan cecak sehingga membuat komponen-komponennya korosi dan rusak.
  • Periksa STRW6025 IC PFC driver SEM3040 rusak.
  • Order part ke SolecTV dan ketika dipasang power suply tetap tidak fungsi. PFC bisa hidup sehingga tegangan 385 bisa keluar, tetapi STRW6025 tetap tidak mau kerja. Setelah diperiksa dengan teliti ternyata ada komponen-komponen chip lainnya yang rusak dimana kita tidak tahu spesifikasinya.
  • Tanya ke SC Samsung untuk beli Modul power suply komplit.......mendapat jawaban  agar pesawat dibawa ke SC saja.


PERCOBAAN AWAL :
  • Diamati pada board power suply ini menyediakan tegangan 5v dan 13v
  • Berpikir untuk mencoba ganti dengan Universal power suply (Gacun, Hanaya atau Astello). Untuk amanya kami pilih yang biasa untuk tv 29" agar tidak panas.
  • Coba hanya dipasang kabel merah dan hitam.....ternyata VR universal power supply pada posisi minimum tegangan 5v yang keluar masih 6v.


SOLUSI AKHIR :
  • Sirkit PFC dimatikan dengan melepas ic driver dan power FET.
  • Kabel biru dipasang sesuai petunjuk pemasangan Universal power suply.,  yaitu dipasang pada photo coupler yang berhubungan dengan TLP431 sebagai sensor error tegangan 5v (disini terdapat dua buah photocoupler).
  • Tegangan 5v diberi tambahan beban Resistor 22ohm 2w (sebab kalau tidak diberi beban tegangan akan mendut2)
  • Hasilnya tegangan yang keluar bisa pas 5v dan 13v pada posisi VR minimum
  • Selanjutnya tinggal membuatkan tambahan pendingin tambahan untuk Universal power suply


Catatan :
  • Dengan mematikan fungsi PFC maka tv ini akan membuat pemakaian daya listrik sedikit bertambah.
  • Jika PFC diaktipkan kami tidak berani melakukan karena Universal power suply kami kira didesain untuk tegangan input 300v, bukan untuk tegangan 385v



3. TV LCD SAMSUNG LA26D400 MATI TOTAL
Kerusakan:
LCD Samsung dengan type LA26D400 dengan gejala kerusakkan setiap kali jack steker di colokkan ke listrik MCB langsung anjlok (njeglek).

Perbaikan:
Dari gejala di atas dapat di pastikan bahwa kerusakkan ada di daerah PSA/Power Supply.
Setelah Chasing di buka blok PSA di cek dan tidak ada komponen yang terbakar,namun setelah di lakukan pengukuran dua buah FET dalam kondisi short.Kalau di pasaran ada silahkan rekan ganti dengan type yang sama tapi kalau tidak ada anda bisa menggunakan FET dari Gacun  2 buah,bisa jadi jatuhnya akan lebih mahal.Tapi tidak mengapa asalkan tv bisa hidup normal kembali.

Semoga bermanfaat




4. Tv LED Samsung Mati Total




5. TV LED Samsung Mati Total Gara-gara Ada Satu Dioda yang Short













sumber:

Rabu, 04 Maret 2015

Modifikasi Gacun Untuk Toshiba 32P2300VJ


KASUS :
  • Toshiba Led LCD 32P2300VJ
  • Power supply kemasukan cicak sehingga komponen-komponen kutu SMD banyak yang rusak.
SOLUSI :
Karena  komponen-komponen kutu seperti Resistor, Diode, Transistor sudah banyak yang rusak, maka tidak mungkin lagi untuk direpair agar kembali seperti semula. Maka satu-satunya kemungkinan adalah modifikasi menggunakan Gacun. Sudah sering kami pasang gacun untuk modifikasi power suply st-by LCD. Tetapi ternyata Gacun disini tidak dapat begitu saja dipasang, karena power suply juga digunakan untuk tegangan-tegangan lainnya .
Setelah melakukan beberapa percobaan, maka prosedur pemasangan Gacun agar berhasil adalah sebagai berikut  :
  • Kabel biru mesti dipasang.
  • Pasang beban Resistor 100 ohm/1w antara 5v st-by dengan ground.
  • Pasang Zener diode 6.2v pada tegangan 5v dengan ground sebagai “pengaman”……jika seandainya tegangan over.
  • VR posisi minim.
  • Ukur tegangan st-by 5v.
  • Hidupkan pesawat……..jika masih poosisi st-by……..tekan tombol “power”.
  • Akan terlihat tegangan 5v drops….dan pesawat belum mau menyala…..(backlight belum nyala)
  • Lepas colokan listrik…..ajust VR dengan ditambah sedikit……
  • Pasang kembali colokan listrik……akan terlihat tegangan 5v tetap drops……dan pesawat tetap belum menyala…..
  • Demikian diulang-ulang ajustment VR dengan ditambah sedikit demi sedikit…sehingga tegangan 5v tidak drops lagi….dan pesawat dapat menyala.



Catatan : Walaupun VR diajust, dalam hal ini tegangan tidak berubah naik.








sumber:
marsonotv.blogspot.com

Selasa, 03 Maret 2015

Tv LCD/LED LG Standby

1. LG LCD 32" Standby
KASUS :

  • LG LCD 32inc
  • Problem stand-by, power tidak mau “on”
SOLUSI :
  • Coba di power lewat tombol panel maupun remote tidak mempan semuanya
  • …………….“Wah…….pasti modul digitalnya yang problem !”……”pasti sulit nih…”
  • Berpikir sejenak, pikir-pikir dulu langkah apa yang akan dilakukan
  • Coba lepas konektor kabel board tombol-tombol panel, …………………kemudian hidupkan dengan remote…………dan….. “pet” lampu indikator stand-by langsung padam…….dan sebentar kemudian byaaaar…..layar langsung nyala dengan noise.
  • Pasang antena dan cek gambar maupun suara…semuanya OK.
  • Langsung periksa board tombol-tombol panel….diketemukan tombol untuk “POWER” short……..
  • Wah…wah….wah kok jadi hanya enak begini……tidak jadi berpikir keras.

2. LCD 32LG60UR HIDUP SEBENTAR LALU STANDBY

Diagnosa

LCD LG ini mengalami kerusakan saat awal saya masukan aliran listrik , power supply terlihat sudah bekerja dengan hidupnya lampu indikator, tak lama kemudian ada suara intro dan tak lama kemudian kembali ke posisi standby.

Modelnya  :

DSC_0019[1]

Apakah yang menyebabkannya ? segera saya selidiki.

Langkah awal dimulai dengan membuka terlebih dahalu casing penutup , setelah terbuka barulah terlihat beberapa mainbaord. Rangkaian PSU ( power supply unit ) menjadi lokasi pertama untuk saya lakukan pengukuran, berapa volt outputnya dan hasilnya adalah normal yaitu 5 volt. tampilan PSU-nya :

DSC_0018[1]

Secara default jika power supply tidak stabil bisa dilihat dari capasitor filter yang badannya ( berubah fisik ,pecah bagian atasnya ) . Disini saya tidak melihat adanya capasitor yang rusak maka tahap selanjutnya saya lakukan pengukuran di area mainboard  utama untuk sistem penerimaan dan sistem video out ke panel LCD . Tegangan out PSU 5 volt yang masuk ke mainboard ini saya urutkan kemana saja alurnya. tegangan 5 volt diturunkan menjadi 2 out yaitu 3,3 volt dan 1,2 volt .

Tegangan out 1,2 volt yang masuk ke IC CHIPSET terjadi gangguan saat sistem mulai bekrja, terlihat saat saya ukur sedikit berdenyut . Dari hasil ini saya menyimpulkan capasitor filter tegangan 1,2 volt tidak bekerja dengan baik, tampilan mainbaord dengan capasitor yang rusak :

DSC_0016[1]
Tampilan mainboard setelah penggantian capasitor :

DSC_0017[1]

Hasil akhirnya Alhamdulillah semuanya telah kembali normal , tampilan gambar serta suara bekerja dengan baik tinggal setahap lagi yang harus dikerjakan… ngerapiin….






sumber:
marsonotv.blogspot.com
www.hamimservis.com

Senin, 02 Maret 2015

Tv LCD/LED Samsung Standby

Service LED TV samsung standby


Service tv LED UA32C6900,kondisi standby,tidak dapat dinyalakan dari tombol panel tv maupun dari remote.Kronologi rusaknya karena user melakukan upgrade software.

Update firmware gagal.
kadang sering terjadi upgrade firmware gagal apabila dilakukan melalaui online,mungkin dikarenakan jaringan yang kurang mendukung..
Tips: apabila mau update software
 lebih baik dilakukan via USB saja.
Apabila tv telah gagal update,biasanya tv akan dalam posisi  "Standby".
Untuk mengatasinya bisa dicoba trik berikut :
Ganti IC memory tv, dengan yang baru.kemudian nyalakan tv
tunggu beberapa saat,apabila tv tidak mau menyala sendiri,nyalakan tv menggunakan tombol  stb ,di panel/remote.









sumber:

Minggu, 01 Maret 2015

Tv LCD/LED Gambar Cuma Setengah

Kerusakan Lcd TV Merk Toshiba gambar Cuma Muncul Setengah


problem: LCD Tv Merk Toshiba rusak gambar cuma muncul setengah layar.




penyebab: Hal ini terjadi bisa karena ic bagian t-con kurang optimal dalam menjalankan tugas, atau bisa juga memang panelnya yang harus di ganti, yang tentunya biayanya wow ... mahal.

Sebelum menuduh panel yang rusak baiknya buka kasing dan lihat dulu bagian T-con panel LCD.
Berikut adalah salah satu contoh gambar bagian  T-con


Caranya yaitu panasin dulu solderan pada ic T-con dengan solder uap atau pake solder biasa tapi ingat jangan kelamaan manasinya, takut IC nya mati dan baiknya pake arpus solder.
Untuk trik ini 90% pasien saya sembuh dari penyakitnya. Bilamana sudah di panasin kok masih tetap juga belum hilang itu penyakit LCD, pasti panelnya yang rusak.

Mohon maaf jika ada kesalahan, berikan masukan dan saran anda karena masukan dan saran anda sangat membantu saya. Terima kasih











sumber:
