Tv LCD/LED Layar Blank Putih Polos


1. LCD layar nyala blank putih polos tanpa osd

KASUS :  LCD layar blank putih tidak ada OSD, suara normal.

Ada beberapa macam penyebab gejala seperti ini, yaitu
  • Kabel LVDS lepas belum terpasang
  • T-Con tidak mendapat suply tegangan 12v (atau tegangan drops)
  • Fuse smd yang terdapat pada board T-Con putus (lokasi biasanya dekat konektor LVDS)
  • T-Con rusak.
  • Jika T-Con menggunakan ic gamma AS-15, kemungkinan ic gamma rusak


kesimpulan: biasanya problem ada di T-con


2. LCD LG 22C30 layar putih polos

KASUS :
  • LCD LG 22C30 (board T.con jadi satu dengan panel)
  • Problem layar menyala hanya putih polos

Pengalaman pada LCD LG layar kecil - layar menyala putih polos biasanya dapat disebabkan karena :
  • Kabel LVDS lepas sehingga panel tidak mendapat suply (6 atau 12v)
  • Fuse-chip untuk suply ke panel putus
  • Panel rusak

SOLUSI:
  • Setelah buka cover cabinet belakang - langsung buka cover penutup  panel-board
  • Cek Fuse-chip yang lokasinya dekat konektor LVDS………. dan diketemukan putus
  • Coba ganti fuse menggunakan Fusible Resistor 1/4W 0.22 ohm……..dan hasilnya….joossss……layar langsung keluar gambar………Lega raasnya karena bukan panelnya yang rusak…….

Kamus :
Fusible Resistor (FR) adalah resistor yang didesign khusus sekalian sebagai fuse. Tanda-tanda resistor jenis ini  adalah bodi berwarna putih kotor atau abu2 (tidak mengkilap). Biasa dijumpai misalnya pada sirkit flyback yang men-suply ke bagian vertikal atau 180v.





3. Cara Mengatasi Layar Blank Putih TV LCD

1.  Bila LCD TV bisa start namun semua layar putih, pertama seperti biasa terlebih dahulu periksa PSU untuk mengecek koneksi solder yang kering serta periksa semua kapasitor elektrolit pada PSU.

2.  Selanjutnya memeriksa sekering pico di papan controller / T-con. Ingat papan controller ESD sensitif, sehingga anda harus hati-hati ketika menguji board ini.

3.  Periksa kabel LVDS dari mainboard ke papan controller dan pastikan tidak longgar.

4.  Juga memeriksa sambungan solder pada konektor kabel.

Cara Service LCD TV - Memperbaiki Layar Blank Putih
Kabel dari Mainboard menuju Controller board


5.  Check da reseat FPCB atau ribbon cable dari controller board ke driver board.

Cara Service LCD TV - Cara Memperbaiki Layar Blank Putih TV LCD
Ribbon Cable (kabel ribbon)


6.  Jika semua hasil pemeriksaan sebelumnya hasilnya baik, lanjutkan dengan memeriksa komponen mainboard seperti eletrolytic kapasitor dll.

7.  Jika sekering pico pada papan pengontrol terbuka atau putus atau telah menjadi nilai ohm tinggi, coba ganti sekering untuk melihat apakah dapat memperbaiki TV.

8.  Jika tidak, Anda bisa mengganti papan controller atau menggunakan alat pencari kebocoran untuk menemukan komponen korsleting pada controller board. Biasanya jalan terbaik adalah mengganti PCB. Kadang-kadang akan diperlukan untuk mengganti mainboard atau bahkan panel untuk mengatasi layar putih tetapi sebagian besar layar putih disebabkan oleh controller board rusak atau kapasitor elektrolit rusak dalam PSU (Kemungkinan sekunder kapasitor filter pada jalur tegangan papan pengontrol.


4. Panel BOE HT260WXC-100 Layar Blank Putih

Kerusakan:

Lcd NIKO dengan panel HT260WXC-100
Pertama dihidupkan layar blank putih.....
Lama2 keluar samar2 LOGO ...
Kemudian lama2 layar jadi seperti gambar dibawah







Perbaikan:
Cek semua tegangan power suply T-con seperti VGH, VGL dan lain2 normal.
Cek tegangan-2 TP gamma normal........

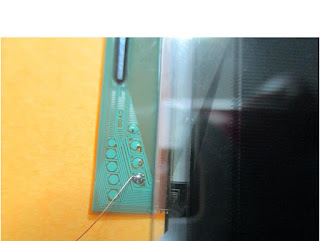

Ternyata problem disebabkan jalur VGH ke "kupingan" putus.

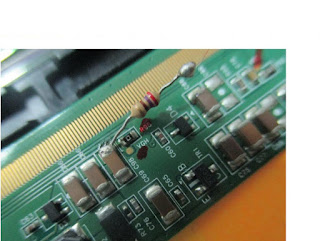

Untuk penyambungan digunakan kawat email bekas motor DVD
