Tips Memperbaiki Modul Power Supply PDP




Kesulitan utama jika memperbaiki sirkit power suply PDP (Plasma Display) :
  • Tidak tersedia skematik diagram. Dari pabrikan disarankan untuk mengganti satu modul
  • Teknisi belum memahami fungsi atau cara kerja sirkit power suply.

Beberapa tips petunjukan bagi mereka yang ingin mencoba repair modul power suply.
  • Modul power suply PDP pada umumnya dapat direpair dengan cara dilepas dari rangkaian lainnya.
  • Untuk merk SAMSUNG modul dapat dihidupkan (di-“on”-kan) dengan cara memasang beberapa “jumper” pada titik-titik yang sudah disediakan.
  • Untuk merk LG, jika modul dilepas maka secara otomatis sudah pada posisi “ON”.
  • Gunakan “datasheet” jika menjumpai suatu jesis ic pada sirkit power suply untuk memahami cara kerjanya, sebagai pengganti skema.

clip_image002

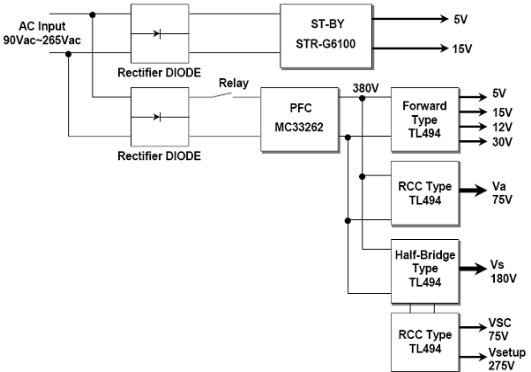

Power-suply PDP antara satu model dengan model lainnya walaupun sedikit berbeda, tetapi pada prinsipnya mempunyai fungsi dan cara kerja yang hampir sama. Gambar diatas adalah contoh blok diagram power suply PDP :
Terdiri dari 2 bagian :
  • Sub-power – umumnya menyediakan tegangan 5v, 3,3v untuk st-by bagian mikrokontrol. JIka led merah pada front panel menyala, maka hal ini menunjukkan suply untuk st-by normal.
  • Main-power untuk mensuply bagian-bagian lain. Bagian ini dikontrol “on-off” oleh mikrokontrol melalui sebuah Relay. JIka relay “on” maka akan muncul tegangan 380v pada sirkit PFC.
  • PFC (Power Factor Correction) berfungsi untuk merubah tegangan dc input menjadi tegangan dc 380v (dc-dc converter)
  • Mempunyai beberapa Switching-regulator yang masing-masing berdiri-sendiri sehingga kalau salah satu rusak tidak berpengaruh pada yang lainnya. Tetapi kesemuanya sama-sama disuply dari dari 380v PFC
  • Biasanya power suply diberi sirkit protektor, sehingga kalau salah satu power suply tegangan over, akan menyebabkan power suply mati protek (Relay kembali “off”)
  • Masing-masing tegangan yang dapat diadjust. Adjustment tegangan harus disesuaikan dengan label yang tertempel pada panel (lihat gambar contoh dibawah). Adjustment sebaiknya dilakukan setelah pesawat menyala sekitar 5 hingga 10 menit, hal ini untuk menunggu agar tegangan-tegangan telah stabil.
  • Beberapa model PDP mempunyai kode-blingking, dimana banyaknya kedip led merah dapat menunjukkan bagian mana yang masalah.
clip_image004
clip_image006
clip_image008
Gambar diatas adalah contoh label yang menempel pada panel PDP


clip_image010

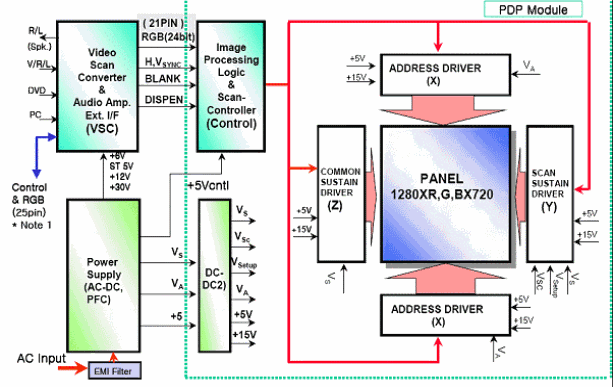

Fungsi-fungsi tegangan suply :
  • 5v untuk stand-by
  • Vs untuk men-suply ke board Y-sus dan Z-sus untuk mendrive Horisontal-grid panel
  • Va untuk men-suply ke board Y-sus dan Z-sus untuk mendrive Vertikal-grid panel
  • 5V untuk board Y-sus, Z-sus, X-drive dan sirkit Digital lainnya (sinyal proses)
  • 12v untuk Sinyal proses dan Fan
  • 16v untuk bagian Audio


TROBELSHUTING
  • Lampu led st-by merah tidak menyala - Periksa switching regulator 5v untuk st-by dan mungkin juga menggunakan 3.3v (untuk supply mikrokontrol), Periksa apakah sudah ada tegangan AC-det pada konektor ke mikrokontrol. Teagangan AC-det berasal dari switching regulator dan dikirim ke mikrokontrol.
  • Relay tidak mau nyeklik  - Relay aktip mendapat perintah “on” dari mikrokontrol. Cek apakah sudah ada perintah “on” dari mikrokontrol.
  • Dalam keadaan semua terpasang, jika salah satu tegangan keluar drops, maka kemungkinan disebabkan modul lain ada bagian yang short. Coba lepas konektor ke modul lain tersebut.
  • Setelah test power supply dengan cara dilepas - maka Va dan Vs mungkin masing ada muatan. Buang muatan dahulu menggunakan lampu dop 100w
  • Tidak ada tegangan Va atau VS - Tegangan Va dan Vs mendapat perintah ‘on” dari mikrokontrol. Jika tidak ada tegangan ini ada kemungkinan perintah dari mikrokontrol tidak masuk.
  • Tegangan Va atau Vs ada muncul sebentar terus hilang lagi - Kemungkinan protek aktip bekerja. Dapat disebabkan ada salah satu tegangan yang over, atau sirkit protek sendiri yang bermasalah.
  • Testing power supply yang dilepas tanpa beban- Sebaiknya Vs ditest dulu dengan memberikan beban 2 buah lampu dop 100w yang diseri
clip_image012
  • Relay cetak-cetik - Kemungkinan ada yang problem pada tegangan stand-by 5v
  • Layar menyala seperti contoh gambar dibawah - Dapat disebabkan karena tegangan Va over tidak match dengan label, yang menyebabkan semua pixel plasma menyala semua (kasus dinamakan “diffusion”). Jika problem tidak hilang setelah adjusrment, berarti panel rusak
clip_image014
