Beberapa Contoh Kerusakan Panel LCD


PENJELASAN I

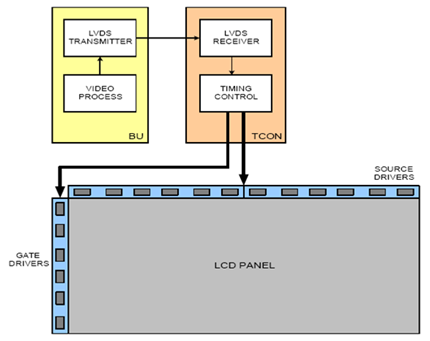

clip_image002
clip_image004Delaminating
Karena benturan dari luar
clip_image006Panel retak
Karena benturan dari luar
clip_image008Kerusakan panel driver
clip_image010
clip_image012
clip_image014Kerusakan panel driver
clip_image016Warna tidak merata (non-iniform color)
Dapat disebabkan karena pemakaian terus menerus jangka panjang. Misalnya di airport
clip_image018Warna tidak merata (non-uniform color)
Sama seperti diatas. Tapi mungkin juga karena shok atau benturan
clip_image020Kerusakan panel. Tetapi dapat juga karena kerusakan digital board
clip_image022
clip_image024Kerusakan panel driver
clip_image026Kerusakan panel driver
clip_image028Kerusakan panel driver






PENJELASAN II
RUMUS KERUSAKAN PANEL LCD : Jika pada bagian layar masih ada terlihat “potongan gambar” yang nampak masih normal, maka dipastikan 99% panel rusak, atau ada kemungkinan konektor antara T-con dengan panel kurang kontak.





clip_image004

Bagian kiri layar gambar masih nampak normal. Kerusakan Source driver





clip_image006

Kerusakan Gate drive






clip_image008

Kerusakan Source drive Timing






clip_image010

Kerusakan gate drive timing






clip_image012

Kerusakan sebagian Gate drive Timing






clip_image014

Kerusakan Gate drive Timing






clip_image016

Kerusakan Filter/LCD







clip_image018

Kerusakan Filter/LCD






clip_image020

Kerusakan filter/LCD





clip_image022

Kerusakan jalur Surce driver







clip_image024

Kerusakan jalur Gate driver






clip_image026

Kerusakan jalur Gate driver





clip_image028

Kerusakan jalur gate driver





clip_image030

Kerusakan pixel LCD






clip_image032

Kebooran backlight, kerusakan pixel LCD






clip_image034

Retak




clip_image034

Retak




clip_image038

Bisa Panel, T-con, LVDS, Mother-board




clip_image040

Kerusakan Gate drive



clip_image042

Bisa Panel, konektor T-con dgn panel, mother-board





clip_image044

Bisa Panel atau Mother-board





clip_image046

Backlight bocor, kerusakan pixel LCD
