Tv LCD/LED Mati Total

Gambar
1.Toshiba Lcd 32AV600 mati totalKASUS : Toshiba Lcd 32AV600, problem mati total.SOLUSI : Cek tegangan st-by 5v tidak keluar – disebabkan ic power st-by 5v rusak.Setelah penggantian ic MIP2F20 - tegangan 5v sudah keluar (…..terimakasih akang Dede Digitalmas atas kiriman ic-nya, baru kali ini ke-pakai)……….tetapi pesawat masih tetap belum mau nyala.Cek ternyata tegangan AC-det tidak ada. Amati sirkir AC-det kok malah pusing sendiri (……maklum skema tidak bisa diperoleh) – maka cari jalan pintas tegangan AC-det di-“diperkosa” saja dengan men-shortkan B-E transistor pada sirkit AC-det.Pesawat langsung bisa hidup dengan gambar normal.
Contoh skema MIP2F Tapi masalah belum selesai tuntas – suara ada gangguan back-ground “ngeter”…….. sepertinya gangguan berasal dari pulsa clock sinyal SCL.Cek semua elko aluminum smd sekitar ic chip besar – ternyata banyak yang sudah kering.Setelah penggantian elko 100u (7 buah) dan elko 4.7u – maka gangguan ngeter langsung hilang.







2.Sharp Led LCD 22LE420 matiKASUS …

Koleksi Kerusakan Tv LCD/LED KONKA

Gambar
KONKA 32 inch problem gambar hantu/slow motionKASUS : Konka dengan T.con 32 HV320WXC pakai MAX17126Gambar buram tidak tajam. Kalo ada obyek bergerak jadi seperti slow motion, membayang seperti hantu.Cek test point pada T.con terukur DVdd=3.3v, AVdd=12v, Vcom=5.6v, Voff=-8v, Vref_FB=1v, Gref=12v sepertinya ini normal semua.Sedangkan VGH =11v, Von = 0v.......ini sepertinya tidak normal???Info dari tuser Rusia…tegangan VGH yang benar pada model ini adalah 24v.Berdasarkan datasheet MAX17126….tegangan Von juga sama 24v diperoleh dari tegangan VGH setelah melalui sirkit HV switch block. Maka kami simpulkan MAX17126 sebagian ada yang rusak….disebabkan pin-DRVP tidak mengeluarkan pulsa-pulsa.
SOLUSI : Sebagai alternatif gantinya supply VGH dan Von….kami suntik menggunakan tegangan 24 yang diambil dari power supply untuk Backlight Inverter.Agar lebih amannya kami pasang seri masing-masing masukan lewat R 100 ohm, 0.25watt (kebutuhan arus disini hanya sangat kecil)Hasil gambar hantu langsung pergi…n…

Penting Memiliki DC Power Supply

Gambar
Dengan makin banyaknya repair LCD sekarang ini, maka memiliki DC Adjustable Power-suply sepertinya merupakan keharusan. Terutama saat merepair mother-board Spesifikasi yang dibutuhkan. Tegangan output dapat diajust antara 0 hingga 30v.Batas arus maksimal dapat diajust antara 0 hingga 3A (atau 5A lebih bagus).
Manfaat dalam repair LCD. 1. Untuk alat suntik sementara Seumpama ada salah satu regulator yang kita curigai rusak. Maka sebagai gantinya regulator tersebut….outputnya sementara dapat kita “suntik” menggunakan power supply ini dahulu. Untuk keperluan ini kecuali tegangan harus sesuai, maka besarnya arus dapat dibatasi dengan cara menyetel pada DC power supply. Pembatas arus ini penting untuk menghindari jika ada yang short atau setengah short, dimana tegangan power-suply otomatis akan drops, sehingga tidak merusak power sup-ply atau komponen lain pada LCD board

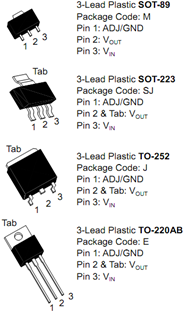

2. Untuk mengetahui arus yang dibutuhkan dalam membuat sendiri sebuah regulator. Kadang kita kesulitan dalam mendapatkan part r…

Cara Memotong Jalur CKV, CKVB, STVP

Gambar
Salah memperkirakan bagian panel yang rusak, maka jalur CKV, CKVB, STVP yang telah diputus perlu disambung kembali. Bagi yang belum berpengalaman maka hal ini tentu dapat merupakan mimpi buruk. Berikut ini adalah pengalaman Be Good dalam memotong jalur, agar kalau terjadi kesalahan mudah disambung kembali. Bersihkan area jalur dari lapisan penutup jalur printed (yang berwarna hijau gelap). Setelah bersih - kerik lapisan diatas jalur yg akan di cut sampai bersih, kalau kurang bersih nanti timah solder sulit atau tidak mau nempel. Proses cut atau memotong jalur - cukup ditekan dikit aja ditarik ampe putus jalurnya, jangan dalam2 nanti susah nyambungnya. Cut cukup satu alur aja -jangan di lebarin hasil cutnya, sebab kalau parit hasil cut terlalu lebar timahnya nanti sulit nyambung. Proses penyambungan kembali bila salah cut - cukup dikasih timah saja di antara jalur yg terpotong. Pembersihan kalau sudah selesai , bersihkan menggunakan kapas korek kuping yang dicelup thiner - hasil pasti cling…

Cara masuk service mode Lcd LG

Gambar
Untuk masuk service mode pada model-model LG Lcd dibutuhkan remote khusus seperti gambar disamping. Tekan tombol “IN-START” untuk masuk service mode. Remote semacam ini hanya dimiliki oleh teknisi LG resmi, dan tidak dapat diperoleh diluar-an.Salah satu trik untuk meng-akali hal ini adalah dengan membuat sendiri peralatan yang dapat menggantikan fungsi tombol IN START.
Ada beberapa cara untuk meng-akali hal ini, salah satunya adalah sebagai berikut :
Sediakan 2 buah Infra Red transmitter seperti yang digunakan pada remote control dan sebuah mini jack headphone.Buat rangkaian seperti contoh gambar dibawah.Sediakan Player yang dapat memain-kan file dengan format MP3 seperti : MP3 player, PC computer, iPhone atau iPot.Download file MP3 dari sini :http://www.mediafire.com/download/b3...rvice_Menu.rarSambung rangkaian Infra red pada output jack headphoneArahkan Infra Red ke Lcd remote sensor.Mainkan rekaman IN START memakai player dengan volume penuh.Jika ada permintaan password : masukkan a…

Koleksi Kerusakan Tv LCD/LED PHILIPS

Gambar
Reset Tv Philips error Service tv lcd Philips 42 pflxxx Ada beberapa error yang terjadi pada sebuah unit tv,yang sebenarnya bisa diatasi sendiri oleh user
atau paling tidak kita tidak perlu untuk membuka unit tersebut,tetapi cukup setting saja ke default
mode.
Pada unit tv Philips type 42pflxxx kesalahan/error yang terjadi dikarenakan eeprom error diantaranya:
tidak ada suara,salah satu mode input tidak dapat diakses,misalnya tv,settingan gambar berubah/
out of control.
Untuk itu perlu dicoba dulu untuk mengembalikanya kesettingan dasarnya/default (SDM).
Setelah masuk dalam mode SDM,maka akan terjadi settingan dasar diantaranya:
*Settingan channel akan kosong
*Settingan gambar menjadi 50% (brightness,contrast,colour)
*Semua fitur suara diset 50%,kecuali volume akan menjadi 25%.
*Semua settingan pribadi akan dinon aktifkan diantaranya:
-sleep/timer
-child/parental lock
-picture mute (blue mute/black mute)
-auto switch off bila tidak ada signal input selama 10 detik
-skip
-auto store tuning
Bagaimana kita …

Problem pada Memory

Gambar
Reset Factory LCD TV Toshiba
LCD tv TOSHIBA,dengan kerusakan:
suara tidak normal
gambar tidak normal
system gambar / suara ,yang tidak sesuai,dll
Semua problem tersebut,bisa disebabkan karena memory rusak.
Namun demikian,setelah dilakukan penggantian memory yang baru,masih terdapat beberapa option yang belum sempurna.
Menurut pengalaman kami,untuk setting memory supaya sesuai aslinya lagi (Factory default),perlu dilakukan inisialisasi memory.
Adapun caranya bisa dilakukan melalui tahapan berikut ini:
Masuk dulu ke mode service: tekan mute di remot 2x -tahan plus tombol menu di tv, kemudian, ikuti langkah berikut ini:







 Selamat mencoba!!



sumber:
avtronicservice.blogspot.com
