koleksi kerusakan tv lcd/led samsung


HAL. 1

1. LCD Samsung LA32S81B Susah start
    Problem :
LCD Samsung LA32S81B jika kita coba hidupkan terkadang langsung mau terkadang juga tidak mau, lampu indikator tampak berfungsi dengan normal/ susah start lebih singkatnya.

Model LCD Samsung:


      Apakah yang menyebabkannya ? segera kita selidiki.

Power supply menjadi sasaran utama untuk diadakan pemeriksaan, setelah kita lepaskan casing dengan jelas kita lihat ada beberapa capasitor mengalami perubahan bentuk/ kembung. Segera kita lepaskan capasitor dan kita pasangkan capasitor baru, nilainya 1000uf/50 volt. Setelah selesai kita coba hidupkan power supply, hasilnya power supply tetap tidak ada output untuk supply ke inverter, kalau untuk sistem logic control tegangan supply terukur normal yaitu 5 volt. Kita adakan pengukuran di area primer power supply poin hanya bagian ic switching untuk inverter, tegangan b-up 15 volt terukur normal.
      penyebab :
Dari hasil pengukuran semuanya terlihat baik, dari transistor fet sampai capasitor filter maka tahap lanjutan kita lakukan pengukuran untuk sistem control tegangan. Tegangan output terbesar yaitu 24 volt sebagai pengunci dan disini digunakan ic TL431 dan hasil pengukuran sebenarnya tidak ada masalah cuma ada lem yang menempel di kaki ic TL431. Lem ini yang menjadi penyebab kerusakan yaitu terdapat hambatan seperti resistor dan karena ini ic TL431 tidak berfungsi dengan baik.

Posisi ic TL431 di mainboard :




      perbaikan :

Perbaikannya adalah dengan melepaskan ic TL431 dan membersihkan sisa lem yang ada diarea ic TL431, disini karena lem agak keras saat kita lepaskan ic TL431 kakinya patah 1 ya jadi ganti dengan ic yang baru. Kini saatnya kita hidupkan power supply tanpa beban dan pinout untuk power on-off kita hubungkan dengan tegangan 5 volt, hasilnya power supply sudah terlihat berfungsi dengan baik, kita ukur tegangan untuk supply inveter 24 volt. Kita matikan dan kita pasangkan semua pinout power supply ke logicborad dan inverter dan kita hidupkan lagi, alhamdulillah semuanya telah kembali normal
kesimpulan : penyebabnya yaitu ada lem yg menempel pada kaki ic TL431





2. Pengalaman Service TV LCD Samsung 42 inch Kerusakan Mati

    problem : Pada waktu pertama kali datang sebenarnya TV ini tidak benar benar mati namun lebih tepat bila dikatakan kedip.
Pada waktu pertama kali saya nyalakan memang lampu power standby nyala dengan normal tetapi pada saat power ON saya tekan, lampu standby terlihat kedip sedikit dan bila saya perhatikan sepertinya power supply tidak sanggup untuk mensupply main board. Sedangkan untuk berikutnya lampu standby yang kedip tadi pun mati.
    perbaikan : Setelah saya bongkar casing TV LCD Samsung ini terdapat 3 board pcb, yaitu power supply board, main board dan satu lagi sepertinya sub power supply board yang juga untuk supply main board, karena  kabel keluaran power supply ini masuk ke main board namun ukuran pcb nya lebih kecil.

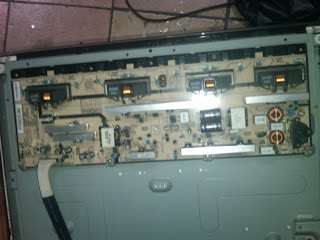

Sub Power Supply Board
Power Supply Board LCD TV
Main board LCD TV Samsung
Berlanjut ke pencarian kemungkinan blok mana yang rusak, seperti biasa saya selalu mengecek kondisi masing masing board beserta komponen yang memang rentan rusak seperti resistor fuse, elco besar, transistor power ataupun IC. Agak bingung sebenernya karena memang jarang menerima orderan Service TV LCD Samsung seperti ini  .
Dan memang dugaan saya tidak meleset, terdapat beberapa kapasitor elco yang terlihat menggembung di modul power supply dan modul power supply kecil. Bila sulit membedakan, saya juga mengambil foto komponen rusak ini
Kerusakan kapasitor di lcd samsung
Ingat juga untuk selalu mengecek keseluruhan elco yang lain, sedikit tips saya dalam mencari kapasitor elco yang rusak, jangan hanya melihat dari bentuk fisik bagian atas elco saja. Bila seperti pada gambar diatas sangat terlihat jelas kerusakan elco ditandai dengan menggembungnya bagian atas.
Tapi itu tidak selalu terjadi, terkadang kerusakan elco juga bisa dideteksi dengan adanya bekas cairan elektrolit yang keluar dari body elco, tentu saja untuk yang cairan bekas ini terdapat di bagian bawah elco  .

Ternyata lumayan banyak juga elco yang rusak yaitu di blok main board power supply utama dan di Sub power supply yang kecil, ada sekitar 3  elco 1000uF / 25 V, 2 elco 470 uF / 25 V, dan satu elco 1000 uF / 50 V, Pastikan untuk mengganti dengan elco yang lebih bagus kualitasnya. Karena power supply jenis switching biasanya lebih rewel  .

Dan setelah dilakukan penggantian elco yang rusak, alhamdulilah TV bisa nyala dengan normal.
      kesimpulan : penyebabnya yaitu ada bbrapa elco yg rusak





3. KERUSAKAN SAMSUNG LCDTV DAN CARA MENGATASINYA


 Dalam masalah repair LCD kami masih sangat minim pengalaman, disebabkan belum tentu ada repair masuk dalam sekali sebulan. Tetapi disini kami coba berikan beberapa pengalaman dari orang sono (orang luar maksud kami), yang kami kumpulkan dari internet. Semoga bermanfaat.


 Service mode:



  •   INFO, MENU, MUTE, POWER ON

 Gambar lambat:

  • Kerusakan LCD panel. Dengan cara menekan-nekan bagian pinggir atas layar kadang gambar dapat bagus.
  • Sering terjadi pada panel LTA320WT-L05

 Warna tidak normal, gerakan lambat:

  • Coba ganti eeprom atau T-con
  • LCD panel rusak
  • Cara memperbaiki gambar lambat

 Gambar negative/klise:

  • Ganti eeprom
  • Reset eeprom

 Gambar cacat setelah panas:

  • Keruskan LCD panel

 Separuh layar agak gelap:

  • Kerusakan LCD panel

 Raster gelap, backlight ok, suara normal:

  • Cek fuse pada T-con board
  • T-con board rusak (coba diblower panas dulu)

 Setelah ganti elko pada psu. Raster agak gelap, brightness dinaikkan gambar flicker, hanya noise, tdk dapat di tuning:

  • Masuk service menu
  • Kemudian Reset-On

 Saat pertama dihidupkan ada gangguan garis-2 horisontal, kadang freeze, kadang putih - lama-kelamaan gambar normal:

  • Problem LCD panel
  • Problem loose kontak flatwire dg lcd panel (kalau ditekan-tekan dpt normal)

 Gangguan seperti gambar lama sepertinya masih membekas:

  • Ganti T-con

 Warna puyeh (tidak normal):

  • Loose kontak antara T-con dengan LCD panel. Perbaiki konektor
  • Kerusakan T-con (salah satu jalur ke panel tidak kerja/tidak sambung)
  • Kerusakan LCD panel (salah satu jalur ke T-con tidak sambung)

 Detail gambar tidak halus, tetapi seperti trotol-trotol bulat besar, hampir mirip mosaik:

  • Masuk serive menu – Reset-on
  • Coba tambah adjustment Sub brite

 Back light hidup-mati:

  • Solderan umpan balik tranfo tegangan tinggi

 Tidak ada gambar, Hanya blue screen dengan gangguan garis-garis horisontal pendek:

  • Kabel LVDS loose kontak

 Stand by:

  • Ganti elko2 pada psu (penyebab kerusakan)
  • Ganti eeprom

 Mati-hidup sendiri:

  • Pastikan elko-2 power suply bagus
  • Masuk service mode
  • Parameter READY adjust “on”

 Kadang mati sendiri:

  • Coba ganti kadel LVDS
  • Hidup mati sendiri setelah melody bunyi
  • Coba lepas kabel LVDS dari T-con, Jika bisa hidup terus ganti T-con
  • Coba lepas kabel LVDS dari main-board, Jika bisa hidup terus ganti kabel LVDS
  •  Tetap problem, main board rusak

 Gangguan garis-2 vertikal tipis:

  • T-con flatwire sedikit loose kontak

 Kode kedip 4x:

  • Kerusakan elko bagian sekunder psu




4. Lcd Samsung LA32R81B gambar garis2 banyak seperti Batik





       problem : Lcd La32R81B gambar bergaris2 banyak atau biasanya kami menyebut kerusakan seperti ini "panel lambat,,begitu karna kerusakan seperti ini dari bagian panel atau layar lcd. Saat antena tidak terpasang layar terlihat normal dengan pictur blueback, karna gambar diam atau tak ada gerakan,,namun setelah menerima sinyal atau antena terpasang akan terlihat bagaimana kerusakannya.



namun lcd yang saya perbaiki ini ternyata menggunakan panel atau layar yang bukan original alias sudah gantian. Dengan menggunakan seri panel tipe Ltf320aa01,tidak masalah toh panel berjenis sama."sama2 tidak full HD".




       saatnya oprek layar..."




ternyata panel yg saya perbaiki ini sudah bekas perbaikan, karna terlihat adanya jumperan di bagian V.on...Semakin mudah buat saya, sekarang tinggal mencari teg V.of nya saja. Kurang lebih teg V.of sekitar -7 volt...ketemu tinggal jumper pokok,e"


      kesimpulan : solusinya yaitu tinggal men-jumper teg V-of nya saja







5. Tv lcd samsung generasi pertama layar gelap/mati, suara kadang ada kadang mati
 Berikut penampakannya:



Tv ini mengalami kerusakan layar gelap/mati, suara kadang ada kadang mati.

Setelah di periksa bagian regulator, ditemukan teg 13 volt dan 5 volt ngedrop jadi 8 v dan 3v, sedangkan teg standby 3.15v ada dan stabil.
Solusi:
- ganti semua elco dibagian sekunder regulator dg kualitas yg bagus
- ganti photocoupler PC178, ada 2 biji ganti semua
- lakukan resoldering.







Dengan tindakan tsb, teg reg out kembali normal al: 3.15v , 5.1v , 13v.

Rangkai kembali regulator dg main board dan inverter, dan siap di tes...... Dan jreng lampu indikator kedip2 lalu byarrrr...... Tetep mati. Waduh......, opone maneh iki????
Diurut urut lagi jalur teg di pcb T-Con display, didapati sebuah fuse kecil berbentuk kotak saya tes dg avo tdk nyambung. Pcb T-Con letaknya dibawah panel/layar lcd. Hati hati, jangan sembarangan menyentuh IC di area ini, karena bisa error. Fuse ini menghubungkan teg 5v dari mainboard ke T-con logic. Langsung saja disambung dg seutas kawat tembaga lembut, jg terlalu besar kawatnya yaaa..





Tes lagi, tv dihidupkan, lampu kedip kedip, dan byarrr.........layar langsung nyala....alhamdulillah.

Setelah hidup beberapa lama ternyata masih ada trouble lagi:
- lampu ccfl atau backlightnya tampak berkedip terang- redup-terang-redup, sehingga gbr juga terang-gelap
- kalau di standby, lampu ccfl tidak mau mati, sehingga layar tetap nyala meski pada posisi standby.
- suara kadang mati, walaupun layar hidup normal
Solusi:
- ganti elco besar 100mf/450v dibagian primer regulator, karena tegangan elco ini tidak stabil dan ngedrop jadi 290v waktu ccfl berkedip. Normalnya 380 s/d 390v. Cek juga resistor smd dg nilai 1M yang diseri sebanyak 5 biji di area primer regulator, karena sering berubah nilainya bila regulator bekerja, kalau perlu diganti dg yg baru.
- untuk ccfl yang tidak mau mati, kerusakan pada fet out 13v dg seri D1495 model smd yang ternyata sulit sekali mencarinya di pasaran. Setelah beberapa hari cari persamaan, pilihan jatuh pada fet dg seri IRF9530 yg banyak tersedia di pasaran.
- suara yg kadang mati dikarenakan tegangan 13v turun menjadi sekitar 10v, sehingga kurang kuat untuk menyuplai bag audio power mainboard.



Dengan penggantian elco besar ternyata menjadi stabil 13v lagi.

Dengan tindakan tsb, tv lcd pun dapat nyala normal dan backlight bisa mati pd posisi standby.
Semoga bermanfaat,
wassalamualaikum wr wb












6. TV LCD Samsung gambar cacat,putih polos,berbayang,redup

Kondisi gambar pada sebagian LCD tv seperti ini sebagian besar diakibatkan oleh panel LCD yang sudah
cacat/rusak.Prosedurnya memang harus diganti baru,namun alangkah baiknya kita coba teliti dulu mungkin masih
 bisa untuk diperbaiki.Tidak semua kerusakan seperti ini harus dilakukan penggantian panel.
Kondisi seperti ini bisa disebabkan oleh kabel,PCB,atau socket yang terkena korosi/berjamur.
Biasanya sering terjadi apabila unit televisi ditempatkan di tempat yang mempunyai tingkat kelembaban cukup tinggi,
atau misalnya dirumah yang posisinya cukup dekat dengan saluran kali yang besar.
Service panel LCD tv
Sebelum vonis untuk penggantian panel atau parts yang lain ada baiknya lakukan pengecekan yang lebih teliti tentang penyebab terjadinya kerusakan.
Untuk mengatasi jalur-jalur yang korosi,bisa dilakukan beberapa langkah berikut.

1. Bongkar semua chasis agar telihat jelas bagian mana saja yang bermasalah.
2.Gunakan tissue yang dibasahi dengan cairan "pembersih jamur kaca" dan tempelkan dibagian yang terkena korosi.dan biarkan selama 30 menit.
Pengalaman, kita tidak menggunakan thinner sebagai bahan pembersih karena kurang maksimal reaksinya terhadap jamur dan korosi.

Spesialis service tv


Spesialis service tv LCD,LED,Plasma
3.Setelah beberapa saat bersihkan bagian tadi dengan air sabun atau pembersih piring sampai bersih,supaya sisa-sisa bahan kimia pembersih kaca bisa hilang,karena kalau tidak dibilas,dijamin tidak lama korosinya akan bertambah banyak dan parah.
4.Solder ulang bagian yang terkelupas dan sambung kembali semua jalur yang terputus
Spesialis service tv LCD,LED,Plasma.5.Ganti komponen yang sudah tidak bisa di solder walaupun masih menempel,karena dimungkinkan ujung komponen sudah tidak terkoneksi.
6.Bersihkan atau bila perlu ganti socket dan kabel.

Perhatian!!

Tidak semua panel akan berhasil dengan cara ini.
Ada cacat gambar,mungkin garis atau yang lain.
Tingkat keberhasilan juga bisa di sebabkan oleh faktor pengguna,misalnya Tv masih terus dinyalakan untuk waktu yang lama karena merasa masih bisa ditonton walaupun gambarnya cacat,ini mungkin akan mengakibatkan beberapa komponen sudah tidak stabil karena induksi atau short, jadi walaupun bisa diperbaiki sekalipun masih tersisa cacat gambar walaupun mungkin masih bisa diabaikan.












7. Samsung LED LCD raster gelap – suara OK

KASUS :
  • Samsung LED LCD UA32F5000
  • Problem raster gelap – suara normal
  • Cek lampu backlight tidak nyala

LANGKAH AWAL :
  • Artinya model ini tidak diperlengkapi dengan fasilitas protek inverter. Misalnya Panasonic – jika lampu backlight tidak nyala, maka pesawat akan mati protek.
  • Pertama yang kami lalukan adalah melepas modul IP (Inverter-Power suply) – untuk dipelajari sirkit inverter maupun bagian power suply – sehingga nanti akan lebih mudah menentukan titik-titik test-point mana saja yang akan kami cek tegangannya.
  • Power suply model ini ternyata tidak lagi menggunakan sirkit PFC – ini artinya daya yang dibutuhkan dibawah 75 watt.

PEMERIKSAAN :
  • Modl IP kami asembling lagi dan nyalakan pesawat.
  • Tegangan Vcc masuk ke sirkit Inverter ternyata ada – terukur 150v.
  • Tegangan output inverter ke lampu backlight LED juga ada – terukur 200v – ini artinya inverter tidak diperlengkapi dengan sistim protek seperti halnya inverter CCFL, sehingga tidak mati protek walaupun backlight tidak nyala.
  • Setelah memeriksa sambungan-sambungan kabel ke LED back light yang jumlahnya cukup banyak – sambil corat-coret bikin semacam bagan (skema) – maka kami jakin bahwa rentengan LED backlight semuanya disambung serial jadi satu .
  • Dari hasil pemeriksaan ini kami jakin - tentu salah satu lampu led ada yng mati – sehingga keseluruhannya jadi ikut mati.

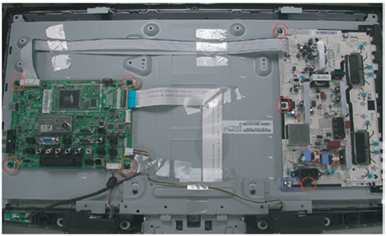

BONGKAR PANEL :
  • Untuk memeriksa lampu led maka mesti bongkar panel dari arah depan.
  • Casing untuk panel model ini sudah tidak menggunakan screw lagi – semuanya hanya main kunci (lock)
  • Setelah terbuka - nampak didalamnya terdapat 5 buah rentengan led, yang masing-masing terdiri dari 9 buah lampu led dengan lensa yang besarnya kurang lebih seperti kancing jaket
  • Setiap renteng kemudian kami cek menggunakan “Diode Zener tester” yang kami set pada tegangan 50v. Penggunaan alat ini karena kami rasa paling aman – karena maskimum hanya mampu memberikan arus 5mA.
  • Setiap renteng kemudian kami cek satu demi satu.
  • Kami temukan salah satu renteng yang tidak mau nyala – ini artinya pada renteng ini ada salah satu lampu led yang putus.
  • Renteng yang putus ini kemudian kami cek satu demi menggunakan ohm meter untuk mencari led yang putus (disini led yang normal akan bisa nyala jika di test pakai ohm 1x).

SOLUSI :
  • Untuk mengganti led yang putus tentu harus diganti satu renteng – Cuma kami belum tahu apakah spare part semacam ini bisa diperoleh atau bisa beli ke SC.
  • Achirnya kami coba ganti saja led yang putus menggunakan lampu led yang dipakai “batery kepala” yang mempunyai daya 3w.
  • Selesai dipasang – pesawat kami coba hidupkan………..Lho gambarnya kalau pas berwarna putih atau abu2 - maka pas lokasi dimana lampu led kami ganti – ada gangguan “nyala spot” yang lebih terang dibanding sekelilingnyas seperti ada matahari yang tertutup kabut………... Wah…..berabe ini….mesti bongkar lagi.
  • Kami coba-coba berbagai macam cara……..Achirnya walaupun tidak 100% sempurna – led diode yang kami ganti, kami tutupi dengan 2 lapis kertas putih (….mungkin lain kali akan kami coba dengan led dengan watt yang lebih kecil)
  • Hasil pengukuran setelah backlight nyala ternyata berbeda. Vcc yang masuk ke Inverter drops menjadi 100v dan Vcc yang masuk ke backlight drops menjadi 150v.




8. Service LED TV samsung standby
Service tv LED UA32C6900,kondisi standby,tidak dapat dinyalakan dari tombol panel tv maupun dari remote.Kronologi rusaknya karena user melakukan upgrade software.
Update firmware gagal.
kadang sering terjadi upgrade firmware gagal apabila dilakukan melalaui online,mungkin dikarenakan jaringan yang kurang mendukung..
Tips: apabila mau update software lebih baik dilakukan via USB saja.
Apabila tv telah gagal update,biasanya tv akan dalam posisi  "Standby".
Untuk mengatasinya bisa dicoba trik berikut :
Ganti IC memory tv, dengan yang baru.kemudian nyalakan tv




tunggu beberapa saat,apabila tv tidak mau menyala sendiri,nyalakan tv menggunakan tombol  stb ,di panel/remote.




9. Samsung TV LCD Gambar bergaris-garis vertical


Tv Lcd samsung dengan kasus Suara normal,namun gambarnya hanya berupa garis-garis vertical yang bergerak-gerak,kalau posisi tidak ada signal warnanya biru normal,kadang ada garis horisontal yang posisinya berubah-ubah ketika tv dimatikan dan dinyalakan lagi.

Samsung LCD tv Gambar bergaris-garis vertical

 Untuk kerusakan semacam ini setelah dicek,apabila Tconnya normal,maka kerusakan ada pada bagian panel LCDnya.
Karena setelah dilakukan pengukuran semua tegangan di segala pin Tcon semua normal,ternyata rusaknya dikarenakan putus/nilai resistansi pada jalur Voff panelnya menjadi tinggi/melar.

Untuk mengatasi hal ini bisa kita lakukan sedikit trik,dengan menyambung langsung jalur tersebut langsung dari board panel langsung kebagian jalur IC driver rawnya.

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

Penyambungan ini memerlukan ketelitian dan kehati-hatian yang tinggi,karena bila salah jalur bisa nmenyebabkan Ic driver rawnya/panel malah tambah rusak dan tidak bisa diperbaiki.
Selain itu karena jalur di driver rawnya sangat tipis maka perlu extra hati hati dalam menyolder jalur tersebut.
Setelah semua tersambung dengan baik maka panel akan kembali normal seperti semula lagi.

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

Spesialis service tv samsung LCD,LED,SMART TV,CRT,Projection tv

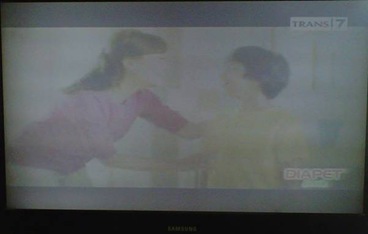

10. Samsung LA26A450C1, lama2 gambar cacat

KASUS :
  • Samsung LA26A450C1
  • Problem setelah hidup sekitar 2 menit gambar maupun OSD berubah menjadi kacau. Robek-robek sebagian ditarik kekiri dan sebagian ditarik ke kanan disertai beberapa garis hitam horisontal.  Demikian pula suara menjadi hilang - diganti bunyi “ngeter” saja
samsung 26A450
SOLUSI :
  • Cek tegangan pada 2 buah elko yang lokasinya dekat tuner.
  • Ternyata kalau diamati dengan seksama - sedikit demi sedikit turun, sehingga saat tegangan berkurang sekitar 0.25v, terjadi problem seperti dijelaskan diatas.
  • Ganti kedua elko, problem langsung menghilang.







11. Samsung suara lama-lama hilang, backlight mati

KASUS :
  • Samsung LCD LA32B450 Problem setiap kali dinyalakan sekitar 15 sampai 20 menit suara hilang….trus beberapa lama kemudian disusul backlight mati sehingga layar blank.
  • Power on-off tetap berfungsi
PEMERIKSAAN AWAL :
  • Mother-board terdapat 6 buah regulator jenis LDO 117 dengan output antara lain 5v, 3.3v, 1.8v.
  • Pengukuran tegangan output pada saat masih normal dan pengukuran tegangan saat bermasalah tidak diketemukan perbedaan.
  • Coba goyang DDRAM dengan blower – tetap tidak menyelesaikan masalah
  • Vonis mother board yang bermasalah.
  • Setengah menyerah – akhirnya tawarkan ke konsumen “apakah setuju bila diganti dengan mother board China” – rencananya hal ini sekalian untuk pembelajaran bagi kami, karena selama ini belum pernah melakukan sama sekali.

SOLUSI AKHIR :

  • Rencana mau pasang mother-board china.
  • Setelah Mother board Lcd China dari mas Rep Ndi datang.
  • Lakukan pengamatan, pembelajaran dan rencana langkah-langkah apa saja yang akan dilakukan .
  • Tapi kenapa – kok terbesit firasat untuk memeriksa tegangan output dari power suply terlebih dahulu.
  • Disini power supply mempunyai tegangan output 5.3v un-switched untuk st-by, dan tegangan yang di-switch on-off 5.3v dan 13v.
  • Ternyata diketemukan tegangan 13v sedikit-demi sedikit lama-lama drops. Sehingga ketika tegangan turun menjadi 12v suara hilang….dan selanjutnya ketika tegangan turun menjadi 11.5v backlight mati.
  • Coba jumper langsung ic switch – dan masalah langsung ngacir………
  • Ooooooh lha kok ming ngene akhir-e.
  • Tiwas kesuwen gak mari-mari………hampir sebulan di-opname.





12. Masalah cut pada problem gambar double vertikal

Samsung dgn panel LTF320AP13 problem double vertikal.
  • Coba cut hanya STVP saja….lha kok malah tidak kluar gambar alias gelap,…….tunggu agak lama dikit sebelah kiri kok ada mulai nyala semburat2 blank………langsung mati-in dulu.
  • Cut disambung lagi….rencana mau cek tegangan VGH, VGL dll dulu…….tapi ketika dinyala-in gambar kok malah sudah normal……untuk safenya pesawat dirunning terus…….(mulai jam 15.00
  • Tapi tadi habis magrib dpt sms dari bengkel……….kalau kumat lagi………...
  • Wah….esok mesti mikir lagi niiiii. Enak-e diapakno disik yo sesuk ?


Papane Nandini cek jalur CKV dan CKVB, jalur ini dipecah ke kanan dan kekiri panel.... yg goyangannya paling gedhe, itu yg coba di potong duluan


Dindik Pristiandy Pak itu yg cof/row nya satu ya.... Kalau ada gbr nya tlg di upload... Ada 5 sampai 12 titik biasanya yg tidak saya aktip kan alias di sunat,tergantung tingkat ngeyel nya si panel.....


Sumarsono Budiharjo wah gak duwe kamera mas Dindik........flatwire ke panel kaca hanya ada satu ditengah.......


Dindik Pristiandy Kalau sama dg ini,cut yg kanan pak habiskan saja 12 titik... Jd yg berfungsi hanya row kiri nya saja...

clip_image002
Dindik Pristiandy kalau tidak di habiskan yg kanan kadang masih sisa garis halus .... tipis sekali,kalau agak kasar stvp nya ketinggalan sunat hehhehehe

Papane Nandini saya ada 2 panel AP08...... kanan kiri udah anu kabeh..... payahhh


Sumarsono Budiharjo Ketok-e sama persis...tadi yg sy cut antara test point STVP dengan kapasitor smd.......Maksudnya jalur flatwire 12 titik sebelah kanan di cut...trus mulai-nya dari mana....apa mulai dari pinggir paling kanan sendiri....


Dindik Pristiandy kalo kanan kiri udah anu yo balek ke ┼┼aa┼┼aa┼┼aa┼┼aa ... iki ono loro sg wes anu kabeh,pak Sumarsono di ukur dulu pak yg goyang inul nya nemen,kanan atau kiri... habiskan saja jgn ragu2... takut nya gak sempurna hasil nya


Dindik Pristiandy yg ckvb dulu pak itukan di bagi 2 kanan kiri,sumber utamanya kan dr dc dc konverter kalau jalur ckvb nya sdh ketemu yg bikin inul,temen2 nya habisin sekalian jd yg kerja hanya satu saja row nya


Papane Nandini maksudnya gini, jalur CKV dan CKVB itu kalau diurut akan ketemu kalau jalur ini dibelah kekanan dan ke kiri layar..... maksud kang dindik, potong semua jalur CKV dan CKVB yang menuju sisi kanan (berada di kanan), urut aja salah satunya, biasanya jalurnya ngumpul jejer-jejer.... seingatku nomor 4 atau 5 dari kanan pin FPC


Dindik Pristiandy tinggal pilih yang putih atau yang biru....

clip_image004

Sumarsono Budiharjo @Papae N......nek tak pelototi gambar-e mas dindik...kan ada CKV1, CKV2, CKVB, STVP, CKVB1......apa semua dipecah 2 jalur....jadi mesti ditelusuri semuanya yang kearah panel kaca?

Dindik Pristiandy betul pak... ada 2 jalur ke cof nya,kanan dan kiri... sumber nya di dc dc konverter... makanya jangan terkecoh dg tulisan yg di pcb nya... terkadang ckvb 1 dan ckvb2 tidak di tulis,mungkin pabrik e lali hahahahhaa
Papane Nandini betul, semua dipecah ke kanan dan kiri

Papane Nandini kadang ada yg sampai jadi 12 jalur, 6 kanan 6 kiri


Wahyudi Widodo aku dua kali dapet toshiba pb200 kok gak berhasil yo... opo wis terlalu koplak..


Wahyudi Widodo coba besok tak uplodnya yo mas Dindik Pristiandy di pikir bareng2...


Dindik Pristiandy PB kan nganggo samsul panele toh.. podo ae .. tinggal di kur kanan opo kiri lak beres nek seng AV700 nganggo cof/row ne 2 kolom... rodok angel,tapi aku wingi entok yo seng kanan seng ngeyel


Papane Nandini paling udah anu 22nya


Wahyudi Widodo he eh... kayaknya 2 2 nya sudah anu.... wong tak sunat kiri kanan wis gak mempan


Kin Mumet nyimake, anu kanan anu kiri....entek mengko anune


Ahmad Adang Nursalim Melu sinau


Aries Elektronik ikut mikir anune,,, goyang2 inule,, #bahasa tingkt soldersakti


Sucipto Dindik Pristiandy baru tahu kalau yg disunat itu cof kiri atau kanan walaupun kadang tidak ditulisi ....mangkane sering tidak berhasil


Heri Suranto Pemecahan jalur,Ngambil dr group tetangga mudah2an membantu.

clip_image006

Dindik Pristiandy Mas Sucipto. Kebanyakan rekan2 ter fokus di ckvb1 atau 2 tp cut nya di psu/ dc dc konverter nya... Ini yg membuat kegagalan dan terkadang malah blank karna yg di cut langsung di sumber nya.. Seharus nya di cari dulu yg ke kanan atau kiri yg cacat/tidak sinkron... Ckvb nya


Sumarsono Budiharjo wah dapat ilmu baru nih...terbukti Tuser Indonesia luwih pinter karo tuser monitor.net.Ru....apalagi dibanding tuser badcaps forum...


Abu Ali Melu sinau..juga


Sawali Ali Absen dan langsung nyimak. Ben iso

Kin Piye kabare kg Sawali Ali...nembe njedul..xixixi

Be Good ikut ah

Be Good system nya begini di panel samsul.

Be Good duh susah neh jelasinnya,gini aja deh,panel lama pk sistem cof row biasa klo di indo sebutnya pake kuping,ini pake system vgh vgl vcom dan data signal ane lupa namanya hehe blom cek skema ane lagi,semua di proses di chip cof sebelum di umpan ke gate row ,nah menurut sy pabrikan membuat panel system baru dengan di bagi control gate rownya agar sisi frame bisa tipis,jadi aslinya system chip row yg dipake ditiadakan dan dibagi menjadi 2


Be Good (1) .vgh vgl /von voff di umpan di dalam ic dc dc converter diproses menjadi signal setelah di control oleh oe ,vst dll ane lupa namanya hehe keluar menjadi ……(2) signal ckv ,ckvb ,ckv itu signal pertama sedang ckvb singnal kedua,signal ini di umpankan ke rangkaian gate row driver sebelum di lempar ke gate row nya


Be Good nah disini kasusnya terjadi


Be Good klo kasus panel standar dulu yg pake chip driver/kuping nya pasti kasusnya jalur ke chip putus,kasus jenis yg gate driver nya dibagi lain lagi,signal ke gate driver terganggu atau putus seperti kasus lama,cuman jadi beda hasil rusaknya ,anggap aja klo panel lama chip nya rusak di ic chipnya langsung


Be Good panel dobel kasusnya mudah aslinya cukup membuang jalur ke gate driver yg rusak ,bila gate driver masih setengah kerja ,biasa kita hanya cut sebagian jalur hasilnya gate driver masih kerja sebagian ,gambar tidak akan sempurna ,walau bbrp kasus ada yg bisa normal,jadi cara paling baik yah abisin sebelah gate row nya sisakan yg bagus,klo salah disambung lagi cut sebelahnya,

Be Good lengkapnya nti sy post beserta pic kumplitnya

Kin Mentang2 kasus gambar dobel, komennya juga dobel....xixixi

Be Good kekeke kasus neh operatornya wkwkw







13. LCD Samsung gambar kabut lama-2 layar jadi putih

Diambil dari pengalaman Sefyan Dindik yang ditulis lewat facebook
clip_image002
SAMSUNG LA37A450C1 jangan terkecoh.....
Sudah ganti AS15, pengukuran V CON dll, sampai2 hampir bongkar panel nyari tersangka si kapasitor,,...
Gak tau nya tersangkanya masih di PSU out nya 'agak gemblung' 1000UF/35V nya lumayan banyak yang kering
Artinya ada sedikit kehilangan TEGANGAN .....VCC yg menyuplai blok T-con dll....



Catatan :
  • Gejala gambar seperti contoh diatas memang kadang disebabkan kerusakan ic gamma AS-15 yang terdapat pada modul T-Con




14. LCD ada gangguan garis-garis setelah perbaikan bag power-supply

KASUS :
  • Samsung LCD teve mati total
  • Diketemukan sebuah diode penyearah 3A untuk tegangan 12 v
  • Setelah penggantian diode, LCD dapat menyala tetapi “timbul gangguan garis-garis miring seperti yang kadang terjadi pada teve tabung yang diganti dengan universal power supply (gacun)

PENYEBAB :

  • Diode 3A tidak dapat diganti dengan diode silikon yang biasa seperti yang digunakan pada teve tabung, seperti R4M, FR3005.
  • Setelah diode diganti dengan jenis Schottyy Barrier, maka gangguan langsung tidak nampak lagi

Apakah Diode Schottky Barrier?

  • Adalah merupakan diode khusus untuk “penyearah tegangan rendah” yang mempunyai “voltage-drops yang rendah”. Silikon diode umumnya mempunyai voltage drops sekitar 0.6~1.7v, maka schottky diode mempunyai voltage drops hanya sekitar 0.15~0.45v
  • Digunakan terutama untuk sirkit switching regulator dengan “frekwensi tinggi”.
  • Tipe diode ini menggunakan “SR… “ untuk bagian depannya.
  • Biasa dijumpai pada power supply VCD/DVD

Dibawah ini adalah salah satu contoh karakteristik diode schottky

clip_image002


15. Power suply LCD kemasukan cicak

KASUS :
  • Samsung LCD 32” eks bengkel
  • Informasi pemilik harus ganti modul PI (Power suply-Inverter)………
  • Tetapi pemilik merasa keberatan………….kami tidak tahu memangnya dikasih tarif berapa untuk ongkos service + harga spare part

SOLUSI :
  • Setelah kami periksa ternyata modul PI ada bekas bangkai cicak mati ( sampai busuk sehingga beberapa komponen dan jalur printed korosi sekitar STRW6053). Walaupun nampaknya sudah bekas dibersihkan, tetapi bau menyengat bekas bangkai cicak masih tercium.
  • Kalau kena cicak begini - biasa yang kami lakukan board kami cuci dengan kuas yang diberi sabun rinso, digosok-gosok sehingga baunya hilang, dibilas berulang pakai air bersih, kemudian dijemur diterik matahari (……oleh karena itu kalau mau mesti tunggu matahari terik). Kalau ada bekas korosi yang berwarna hitam kalau perlu harus dikerik sampai hilang.
  • Setalah itu baru kami periksa komponen-komponennya………….beruntung ketika kami cek STRW masih belum rusak…..hanya ada sebuah chip kapasitor dan sebuah chip resistor yang rusak…….dan periksa jalur printed ternyata ada yang putus (jalur antara diode dari tranfo switching ke pin-4)
  • Ketika dicoba dipasang langsung jooos OK
Contoh skematik STRW-605x yang banyak digunakan pada Power suply LCD


Blok fungsi STRW-605x
  • Sirkit START-UP secara internal ada didalam IC.
  • Pin-4 mendapat tegangan start dari pin-1 (300v)
  • Setelah power suply bekerja – maka Vcc pin-4,  tegangan diambil alih (take-over) dari tranfo switching –-> diode penyearah –-> pin-4.

Catatan : Kerusakan semacam, kadang kalo udah parah tidak bisa diperbaiki biasanya kami pasang Universal power suply (Gacun, Hanaya, Astelo)

16. LCD SAMSUNG LA26D400 MATI TOTAL
Kerusakan:
LCD Samsung dengan type LA26D400 dengan gejala kerusakkan setiap kali jack steker di colokkan ke listrik MCB langsung anjlok (njeglek).

Perbaikan:
Dari gejala di atas dapat di pastikan bahwa kerusakkan ada di daerah PSA/Power Supply.
Setelah Chasing di buka blok PSA di cek dan tidak ada komponen yang terbakar,namun setelah di lakukan pengukuran dua buah FET dalam kondisi short.Kalau di pasaran ada silahkan rekan ganti dengan type yang sama tapi kalau tidak ada anda bisa menggunakan FET dari Gacun  2 buah,bisa jadi jatuhnya akan lebih mahal.Tapi tidak mengapa asalkan tv bisa hidup normal kembali.


Semoga bermanfaat




17. LCD SAMSUNG LA32S81B HIDUP SEBENTAR LALU GELAP LAYARNYA
Kerusakan:
Saat awal saya coba hidupkan LCD SAMSUNG terlihat gambarnya dengan normal cuma beberapa detik langsung gelap layarnya dan yang tersisa hanya suaranya saja .

Model LCD SAMSUNG :
model lcd samsung

Perbaikan:
Gejala Layar gelap dengan adanya suara mengindikasikan sistem penerimaan secara keseluruhan dalam kondisi baik dan terjadi masalah di area inverter hight voltage. Fungsi inverter hight voltage digunakan untuk menghidupkan lampu type neon ( CCFL ) , dan saat saya buka panelnya terhitung ada 16 buah terpasang didalamnya . Lampu neon bagian atas yang tidak nyala saat saya hidupkan pertama kali sedangkan yang lainnya menyala dengan normal , sempat terpikir kalau lampu tersebut rusak. Hasil percobaan dengan menggantikan lampu tersebut teryata tidak membawa hasil , lampu pengganti tetap tidak menyala. Dari hasil ini saya jadi dapat memastikan bahwasannya lampu tersebut tidak rusak dan kerusakan ada di rangkaian inverter.

Tampilan Blok inverter :

DSC_0203

Komponen yang menjadi acuan untuk diperiksa adalah trafo untuk hight voltage out , ada beberapa buah disitu dan fokus hanya di out untuk lampu CCFL yang tidak mau hidup. Hasil akhirnya memang trafo tersebut yang rusak untuk out 1 sedangkan out 2 masih normal. Untuk langkah perbaikan saya mengambil jalan lepaskan protek dari sistem feedback , cara ini saya ambil untuk mempersingkat waktu perbaikan. Komponen yang terpasang diarea protek adalah dioda model SMD , 3 kaki dan untuk posisinya bisa dilihat pada gambar berikut :

inverter area


Setelah saya lepaskan dioda tersebut maka sistem control tidak dapat membaca adanya kesalahan dan 1 lampu CCFL tetap tidak menyala tapi tidak menggangu lampu CCFL yang lainnya ( 15 ) . 1 lampu yang tidak nyala tidak berdampak kehilangan pencahayaan saat LCD saya hidupkan,, terlihat normal-normal saja . Jadi Alhamdulillah pekerjaan saya bisa terselesaikan , saatnya untuk merapikan . Sedikit coretan mungkin bisa bermanfaat,,, amiin.



18. LCD TV SAMSUNG LA26D400E1 NO SIGNAL
Kerusakan:
LCD TV SAMSUNG LA26D400E1 jika kita hidupkan hanya terlihat raster saja dilayar LCD-nya , sistem penerimaan sama sekali tidak berfungsi ini kita ketahui setelah kita coba untuk auto scan tuning.

Model LCD TV SAMSUNG :

model-lcd-tv-samsung-LA26D400E1

Perbaikan:
Langkah awal kita mulai pemeriksaan dengan mengadakan pengukuran dibeberapa titik dan ini berada di area Tuner, kerap kali gejala kerusakan ada dibagian ini. Tegangan kerja di Tuner ini adalah 5 Volt dan untuk koneksi menggunakan sistem data, yang agak sedikit merepotkan adalah karena kita tidak mempunyai diagram jadi mesti mengurut jalur untuk mengetahui pinout Tuner tersebut. Ada sedikit keterangan fisik yang bisa kita lihat di mainboard yaitu capasitor filter model smd berwarna hitam ( terjadi konslet ) kemungkinannya, kita angkat capasitor tersebut dan kita urutkan jalur dan ternyata ini terhubung ke area Tuner.

Tuner yang digunakan setelah kita angkat dari mainboard seperti ini tampilannya :

tuner-lcd-tv-samsung-LA26D400E1

Setelah kita cek Tuner diagram ternyata sistem VT didapat dari mainboard , biasanya tegangan itu sudah build-in didalam Tuner ( untuk type yang agak baru ) jadi hasil analisa kita capasitor smd yang hangus tadi berfungsi sebagai filter tegangan 32 volt. Untuk memudahkan kita coba berikan tegangan kerja 12 volt di pin 6 Tuner dan kita hidupkan lalu masuk present ( auto tuning ) , hasil yang kita dapatkan adalah Tuner bisa menangkap beberapa chanel untuk frekuensi bawah untuk frekuensi atas tidak bisa ( ini karena tegangan kerja tidak sesuai harusnya 32 volt ) . Pekerjaan berikutnya adalah mencari penyebab tegangan 32 volt tidak tersedia dan hasil yang kita dapat adalah IC bentuk smd mengalami kerusakan, dan untuk masalah ini kita mesti lakukan modifikasi karena suku cadang sangat susah dicari penggantinya.

Tampilan IC untuk fungsi step up 5 volt ⇒ 32 volt :

IC-step-up



Kini kita buatkan sistem step up tersendiri untuk supply tegangan 32 volt,, kita gunakan supply tegangan 12 volt dan kita buatkan rangkaian sederhana dengan memakai kumparan dan 2 transistor dan untuk output kita pasangkan dioda dan filter 1 capasitor. Tegangan output yang kita dapatkan dari rangkaian sederhana ini adalah 24 volt lalu kita hubungkan ke Tuner.

Tampilan rangkaian step up :

rangkaian-step-up

Kini kita lakukan lagi proses auto scan dan hasil akhirnya Alhamdulillah sistem penerimaan sudah kembali normal ( semua chanel sudah bisa diterima dengan baik , kanal bawah dan atas ) . Untuk memastikan kekuatannya kita coba hidupkan selama 2 jam dan kita lihat sistem penerimaan bekerja dengan baik , saatnya rapi-rapi pasangkan casing penutup bagian belakang….. selesai sudah perbaikkan yang kita lakukan.


19. LED SAMSUNG -UA22F5000AM INDIKATOR KEDAP-KEDIP
Kerusakan:
LED SAMSUNG – UA22F5000AM jika kita masukkan aliran listrik dan kita coba hidupkan melalui tombol panel hanya terlihat lampu indikator saja yang berkedap-kedip, layar LCD sama sekali tidak ada tampilan gambar.

Model LED SAMSUNG :

model led samsung

Perbaikan:
Awal pemeriksaan kita lakukan pada rangkaian Power Supply Unit ( PSU ) , untuk mempermudah pemeriksaan cara termudah dengan memberikan beban di line out PSU. Tegangan yang dikeluarkan adalah 12 volt jadi kita gunakan lampu 12 volt dengan daya 25 watt, hasil yang kita dapatkan lampu bisa menyala dengan terang . Dengan hasil ini bisa kita nyatakan PSU berfungsi dengan normal jadi kita mesti lanjutkan pemeriksaan ke area Mainboard.

Tampilan mainboardnya :

mainboard-led-samsung

Kita coba lagi masukkan aliran listrik dan line out PSU kita pasangkan ke mainboard , dan berikutnya kita coba ukur tegangan PSU dengan multitester hasilnya tegangan terukur normal lalu drop begitu seterusnya. Disini kita mengalami sedikit kesulitan untuk memblok area mana sebenarnya letak kerusakan dikarenakan komponen yang digunakan model SMD. Timbul ide untuk menggunakan PSU bukan dari bawaan melainkan memakai Adaptor dan hasilnya komponen yang rusak menjadi terlihat. Terlihat disini karena bodynya menjadi hangus dan komponen tersebut adalah capasitor dengan bentuk SMD. Dampak lain dari percobaan ini adalah IC Switch menjadi rusak dan untuk penggantinya kita gunakan dari IC Switch yang ada di mainboard laptop rusak ( cari yang copotan )

Posisi capasitornya :

backlight-area-Led-samsung

Penggantian capasitor kita gunakan nilai 47uf/16 volt dan ini berada di area filter untuk fungsi pencahayaan ( backlight LED ) , Setelah kita pasangkan capasitor kini kita coba lagi hidupkan LED SAMSUNG ? hasilnya Alhamdulillah semuanya kembali normal.



20. Samsung UA40D5000 lampu indikator merah hanya kedip-kedip
Kerusakan:
Samsung UA40D5000.....dari rumah pemilik katanya rusak mati......
Sampai ke bengkel, dicoba sempat hidup sebentar hingga keluar gambar....tapi trus mati lagi.....
Coba lagi ...coba lagi.....tetap gak mau hidup......lampu indikator merah hanya nyala kedip-2.
Tapi sepetinya bukan protek...sebab di remote on-off masih bisa jalan......


Perbaikan:
Cek PFC normal
Cek pin kontrol power_on......high-low-high-low terus
Cek semua tegangan2 dc-dc pada main-board.....sepertinya semuanya ada tapi hidup-mati-hidup-mati juga.......
Berpikir mau coba flash....tapi ic-ne kok kaya pakai ngene?.....kira2 ya balum ada yg punya FW.
Kalao ic flash error kok tadinya sempat hidup?……..Mestinya hal seperti ini hanya kerusakan hard-ware saja?.......
MIKIR......kok buntu....belum ada jalan keluar.!!!




Phone a friend….minta bantuan pemikiran…….achirnya dapat petunjuk  :

1.      Tukul Reynaldi Prabowo transistor ps on nya kudu di lepas suhu.......
2.      Holil Harahap Yg Q853 ya Kang Tukul Reynaldi Prabowo
3.      Zaenal Elektronik cara cepatnya .... coba lepas aja TR sensor protek inverternya.... outnya nyambung ke pin power on di psu..... kerusakan aslinya di bagian inverter (OVP di tegangan lednya, tanda2 led backlite bentar lagi mau anu)

Berburu skematik ama mbah Google dulu…..mbok-mbok ada………achirnya dapat juga yang mirip.

Ya……..problem ternyata bukan di Main-Board, tetapi di board Power-suply & BL Inverter.
Problem disebabkan sirkit protek yang ada pada board tersebut.




SIRKIT PROTEK


Disini ada 4 buah protek, yaitu


  • A5V  OVP (Over Voltage Protector)
  • B13V  OVP
  • Protek Backlight, disampling dari IC9151
  • dan IC9152 (BL Inverter Driver)

Jika terjadi protek, maka jalur Power_on akan dishortkan ke GND oleh Tr QM853. Disini normal tegangan basis adalah “0v”. Sedang dalam kasus yang kami hadapi, tegangan basis terukur berubah-ubah High-Low, sehingga mengakibatkan tegangan Power_on tegangan juga berubah-ubah......itulah yang menyebabakan indikator kedip-kedip....mother-board jadi start-restart.

klik gambar agar lebih jelas


JALUR POWER_ON




Keseluruhan protek ini dapat dilumpuhkan dengan melepas transistor QM853.


  • Coba lepas transistor tersebut – pesawat dapat hidup normal tidak kedip-kedip lagi.
  • Kasih antenna,  suara ada - tetapi layar gelap.
  • Cek tegangan BL ada (terukur lebih dari 300v).
  • Hal ini menunjukkan led BL ada yang putus………



Bongkar panel………


  • Ada 2 renteng led BL masing2 berisi 62 led, jadi total ada 124 led yang disambung secara serial……Pantesan tegangan BL Inverter lebih dari 300v.
  • Diperiksa ada lebih dari 15 buah led yang mati putus.
  • Meng-akal-in  led yang putus.....tunggu cerita lainnya...........





klik gambar untuk memperjelas

 SIRKIT BL DRIVER



21. Gambar garis2 Lcd Samsung LA32A450C1
Kerusakan:
suara ada tapi gambar Bergaris2,kadang2 putih polos,ada bayangan hitam lambat, Lcd samsung tipe la32a450 kerusakan pada tcon logic.

Model Tv:


Perbaikan:
Tcon dengan seri 320AA05C2LV0.0 dengan ic Pluto LMX4122TO,,ic reg 1SL976,,Ram EM 636165TS-6G.
Langkah perbaikan kita cek kebeberapa tegangan Tcon seperti Vin,vdd,vdd,von,dll,
dengan tegangan normal diantara:
VIN: 12 v
VDD: 3,2 v
VCC: 1,2 v
VON: 24 v
AVDD: 15 v
apabila di salah satu tegangan tersebut mengalami kerusakan pasti ada reaksi tertentu pada layar lcd.

selama langkah perbaikan di utamakan kesabaran & ketelitian,& jangan asal sentuh di bagian isolator di daerah dekat ic 1SL976.

lcd siap di tonton kembali...!


22. Lcd Samsung LE40B550A5W proteck inverter
Kerusakan:
awal mula saat di nyalakan lcd ini terlihat normal, tapi setelah kira2 setengah jam inverter mati,gambar jadi gelap,tapi suara masih ada,bukan protek bagian mainboard,tapi protek bagian inverternya.
lcd tipe ini inverternya menyatu dengan power suply.




Perbaikan:
jika ada masalah seperti ini,langkah pertama langsung saja kita cek bagian tegangan 400 v ,toleransi antara 380-400 v,tidak boleh lebih dari 400 v juga tidak boleh kurang dari 380 v.
kebanyakan kerusakan kurang dari 380 v ,inverter akan protek/lampunya mati.
dari yang pernah saya pelajari kerusakan seperti ini karena dari resistor ukurannya memuai/mengembang/tidak sesuai dengan ukuran aslinya lagi.
resistor yang sering saya jumpai rusak adalah resistor berukuran 1204,resistor berjumlah 4 biji & di seri dari B+ 400 v ke sensor ic fan7530"ic driver 400 v".
karena naik atau turunnya tegangan 400 v tergantung ukuran resistor tersebut.seperti lcd yang saya perbaiki ini,dimana diantara 4 buah resistor salah satunya ada yang rusak.
kalau soal setengah jam mati,demikian tadi karena resistor saat dingin ukurannya stabil,namun setelah terkena tegangan,panas & mengembang"ukurannya menjadi berubah.,tegangan yang tadinya normal 400 v ikut berubah,turun kurang dari 380 v & inverterpun protek.
setelah resistor saya ganti dengan yang benar2 stabil,lcd siap di tonton 24 jam nonstop...gratiss"jangan lupa bayar listrik....!



berikut tegangan output power suply :
1. power on/off
2. nc / no conect
3. stb 5,3 v
4-6. gnd
7-8. 13 v'sound'
9-12. gnd
13-16. 5,3 v
17-18. gnd
19. 13 v
20. gnd
21-22. 13 v
23. bl on / inverter on
24. pwm / b dim
25. expwm / a dim
26. gnd
27. det-5v

28-30. nc / no conect

23. Lcd Samsung LN32A450 ada suara tidak ada gambar/layar gelap
Kerusakan:
LN 32A450 lcd samsung dengan kerusakan ada suara tidak ada gambar,sinar inverternya juga tidak ada, awal mula cek tegangan 24 inverter,normal",,on/off inverter juga normal,saya vonis balas inverter rusak.




Perbaikan:
untuk perbaikan balas inverter tergolong rumit,dimana ada sistem proteknya.biasa yang sering saya perbaiki kerusakannya tidak seperti ini,biasanya balas inverter sempat hidup beberapa detik lalu kemudian protek,tapi yang ini mati total.
& karena lcd ini pengalaman saya tentang balas inverter lcd bertambah,ic driver oz964sn rusak,setelah saya ganti ic tersebut,inverter nyala.



akhirnya siap untuk di tonton kembali.




thanksss.....!!!!


24. SERVICE TV LCD SAMSUNG LA32D400E1 MATI
Kerusakan:
Tv ini mengalami kerusakan layar gelap/mati, suara kadang ada kadang mati.


Perbaikan:
Setelah di periksa bagian regulator, ditemukan teg 13 volt dan 5 volt ngedrop jadi 8 v dan 3v, sedangkan teg standby 3.15v ada dan stabil.
Solusi:
- ganti semua elco dibagian sekunder regulator dg kualitas yg bagus
- ganti photocoupler PC178, ada 2 biji ganti semua
- lakukan resoldering.







Dengan tindakan tsb, teg reg out kembali normal al: 3.15v , 5.1v , 13v.
Rangkai kembali regulator dg main board dan inverter dan siap di tes...... Dan jreng lampu indikator kedip2 lalu byarrrr...... Tetep mati. Waduh......, opone maneh iki????
Diurut urut lagi jalur teg di pcb T-Con display, didapati sebuah fuse kecil berbentuk kotak saya tes dg avo tdk nyambung. Pcb T-Con letaknya dibawah panel/layar lcd. Hati hati, jangan sembarangan menyentuh IC di area ini, karena bisa error. Fuse ini menghubungkan teg 5v dari mainboard ke T-con logic. Lgsg saja disambung dg seutas kawat tembaga lembut, jg terlalu besar kawatnya yaaa..





Tes lagi, tv dihidupkan, lampu kedip kedip, dan byarrr.........layar langsung nyala....alhamdulillah.
Setelah hidup beberapa lama ternyata masih ada trouble lagi:
- lampu ccfl atau backlightnya tampak berkedip terang- redup-terang-redup, sehingga gbr juga terang-gelap
- kalau di standby, lampu ccfl tidak mau mati, sehingga layar tetap nyala meski pada posisi standby.
- suara kadang mati, walaupun layar hidup normal
Solusi:
- ganti elco besar 100mf/450v dibagian primer regulator, karena tegangan elco ini tidak stabil dan ngedrop jadi 290v waktu ccfl berkedip. Normalnya 380 s/d 390v. Cek juga resistor smd dg nilai 1M yang diseri sebanyak 5 biji di area primer regulator, karena sering berubah nilainya bila regulator bekerja, kalau perlu diganti dg yg baru.
- untuk ccfl yang tidak mau mati, kerusakan pada fet out 13v dg seri D1495 model smd yang ternyata sulit sekali mencarinya di pasaran. Setelah beberapa hari cari persamaan, pilihan jatuh pada fet dg seri IRF9530 yg banyak tersedia di pasaran.
- suara yg kadang mati dikarenakan tegangan 13v turun menjadi sekitar 10v, sehingga kurang kuat untuk menyuplai bag audio power mainboard.



Dengan penggantian elco besar ternyata menjadi stabil 13v lagi.
Dengan tindakan tsb, tv lcd pun dapat nyala normal dan backlight bisa mati pd posisi standby.
Semoga bermanfaat,
wassalamualaikum wr wb







25. tv samsung lcd tampak meyala namun tidak ada gambar


Kerusakan:
teman teman saya dapet garapan tv lcd dengan kasus lcd tampak menyala namun tidak keliatan bayangan gambar,


Perbaikan:
langsung pengukurun ke semua tegangan, namun tidak membuahkan hasil,semuanya normal saja,cuman layar belakang aja,yang menyala(lampu backlight) aja yang menyala langsung menghubungi teman siapa tau ada panel yang bekas,alhamdulilah panelnya ada,lalu aku pasang dan hasilnya alhamdulilah tv langsung normal kembali,

nah itu teman teman cerita saya selamat mencoba




26. Samsung Led LCD 32 Layar Blank No OSD
Kerusakan:
Problem layar blank, No OSD
Backlight dan suara OK



Perbaikan:
Periksa Tcon.

  • Vcc 12v ke Tcon….normal
  • Fuse….. normal
  • Tegangan AVdd 17v…..eit tidak keluar. Jika AVdd tidak keluar….maka otomatis VGH dan VGL juga tidak keluar…….
  • Vdd 3.3v dan 1.8v normal



Cek test point-test point tegangan2 Avdd, VGH,VGL pakai OHM-METER sepertinya kok tidak ada yg short

  • Apakah ic power suply CM501 rusak?
  • NANTI DULU…………….






Kebetulan simpan Tcon strip dari Yu Ning yang power suplynya  masih normal……

  • Coba pasang…..sambung-sambung jumper……….buat NYUNTIK….
  • Lho……”tegangan juga jadi jadi kluar”………LHA….INI PASTI ADA BEBAN YG SETENGAH SHORT
  • Coba lepas suntikan VGL……..tegangan AVdd, VGH, VGL dari Tcon suntikan langsung kluar semuanya…….
  •  Ini artinya jalur VGL pesawat ada yang tidak beres…

..

Lepas kembali (semua jumper sambungan) Tcon suntikan…….

  • Jalur VGL yang ke panel coba di cut…(kebetulan ada R jumper 0 ohm….jadi tinggal lepas saja)
  • Tegangan2 Avdd, VGH, VGL pesawat yg rusak sekarang jadi keluar normal semuanya…….
  • Kesimpulan….panel kaca jalur VGL tidak beres (setengah short)………kemungkinan ic GATE DRIVERnya yg gemblung……..

WIS GAK KETULUNGAN LAGI….gak jadi bayaran…

Perlu diketahui bahwa ic power suply seperti CM501 diperlengkapi dg sirkit protek…..

Jika salah satu beban ada yg short atau setengah short, maka sirkit protek akan bekerja….sehingga tegangan AVdd, VGH, VGL akan nol semua



27. Tv Led samsung type UA32EH5000 kena petir
Kerusakan:
Led samsung type UA32EH5000 kena petir


Perbaikan:
awal pengecekan dimualai dari power suplay dan di temukan tegangan untuk +12volt tidak ada rupanya setelah dilakukan pengukuran diodanya  rusak lakukan penggantian dan akhirnya tegangan +12volt pun keluar layarpun hidup tapi setelah dilakukan sreaching tidak dapat satupun siaran. test AV ok wah kemungkinan tuner kena hantam petir juga... rupanya ia pas di buka tuner gosong lakukan penggatian Tuner kemudian sreching akhirnya siaran pun dapat dan led pun bisa di tonton ..kelar juga kerjaan kita mas bro...























sumber:

paimosubroto.blogspot.com
avtronicservice.blogspot.com
marsonotv.blogspot.com
gbrelektronik.blogspot.com
www.hamimservis.com
specialistlcd.blogspot.co.id
kristuren.mywapblog.com
hereyah.blogspot.co.id
vaninurfa.blogspot.co.id

2 comments:

  1. Ass.Agan agan n Mastah servis tv propesional.
    Ane mau tanya..kenapa ya ? tv lcd samsung ane waktu pertama di hidupkan logo samsungnya dobel dan layar bewarna merah di sertai garis garis horizontal pelangi.mohon pencerahannya mastah?trims

    ReplyDelete
  2. Ass.. master service tv
    ane mau nanya,, problem tv saya, saat di hidupkan lampu led berkedip 4x kemudian tombol remote dan tombol pada tv yang berfungsi cuman tombol power dan waktu tvnya dimatikan kira" 5 detik baru bisa mati yang lainnya seperti gambar dan suara oke. mohon bantuannya master. terima kasih.

    reply ke : cv.archimedia@gmail.com

    ReplyDelete
